加法计算器(暂定8位2进制)制作

目前已做好前三位

首先需要与门和异或门，详见昨天发的《计时器，逻辑门》

异或门用于输出，与门用于进位。

除去第一位，每一位由两组与门和异或门组成。

第一组用于计算输入的数

第二组用于计算进位的数

以第二位为例，假定第一位进位，手动输入皆为1。

第一组的计算(手动输入部分)

异或门:1 1 为 0(第二组不输入)

与门：1 1 为 1(进位)

第二组的计算(进位输入部分)

异或门：1 0 为 1(输出面板开)

与门：1 0 为 0(不进位)

接下来放图

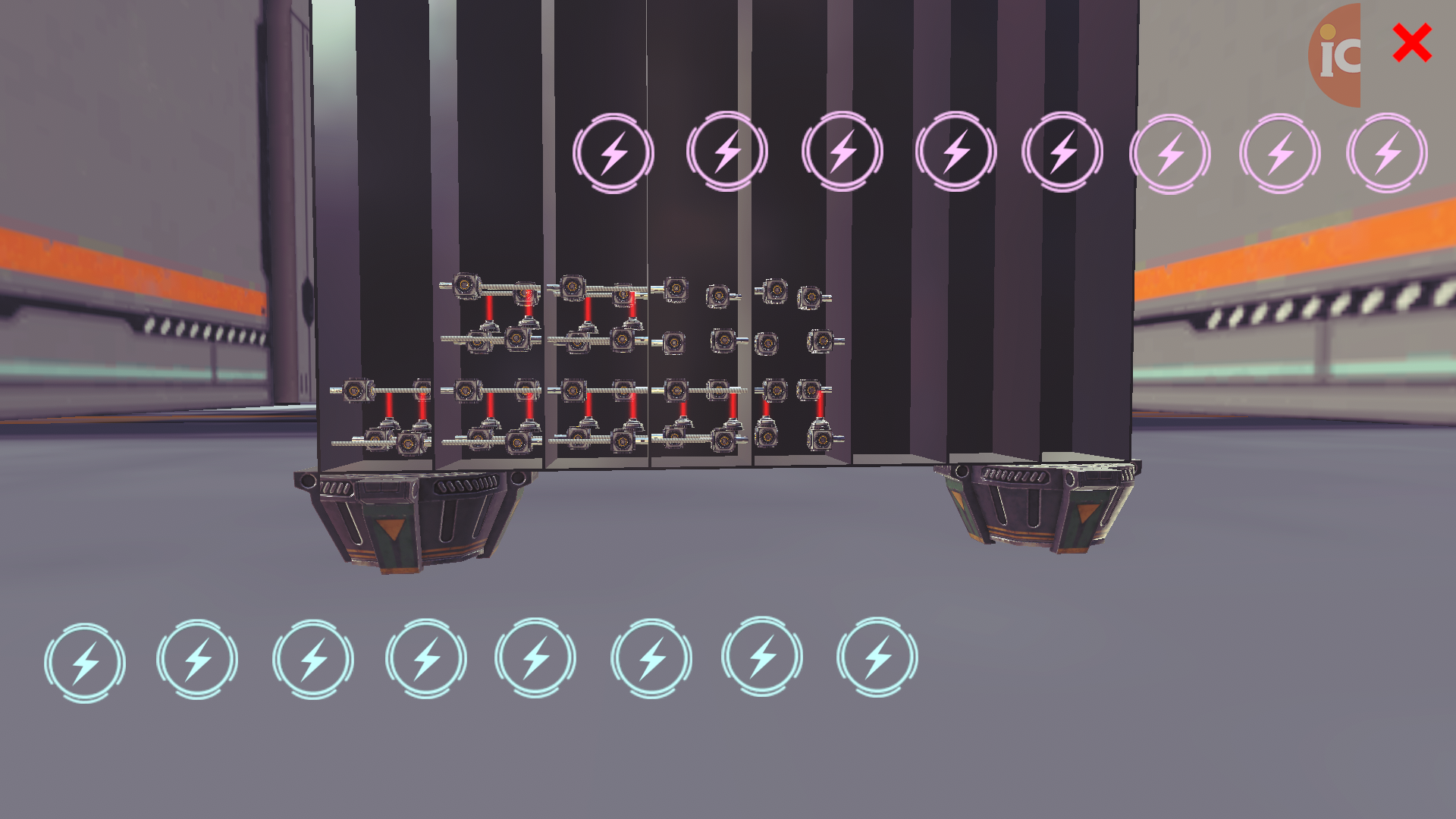

这是初始状态
