[MCBE][计算器组件]BCD转BIN串行转码器(十进制转二进制)

修改于2022/07/28774 浏览红石科技

基础逻辑为(满8减3)算法，每4位进行一次检测，当检测结果≥8〔1000〕时进行-3〔0011〕操作，每次检测前还需进行移位。

例如：将0010 0101 0101 (255) 进行转码

0010 0101 0101 最右边的一位可以直接移位

001 0010 1010 - 1 移位

001 0010 0111 - 1 1010＞1000进行-0011

00 1001 0011 - 11 移位

00 0110 0011 - 11 1001＞1000

0 0011 0001 - 111 移位

0001 1000 - 1111 移位

0001 0101 - 1111 1000＝1000进行-3

000 1010 - 1111 1 以此类推

000 0111 - 1111 1

00 0011 - 1111 11

0 0001 - 1111 111

0000 - 1111 1111

000 - 0111 1111 1

00 - 0011 1111 11

0 - 0001 1111 111

-0000 1111 1111

计算结束！横杠右边为计算结果

此机器为串行转码器可进行6位数转码

（可以通过增加内部运算器来增加位数）

串行转码器优点：体积小缺点：运算慢

并行转码器优点：运算快缺点：体积庞大

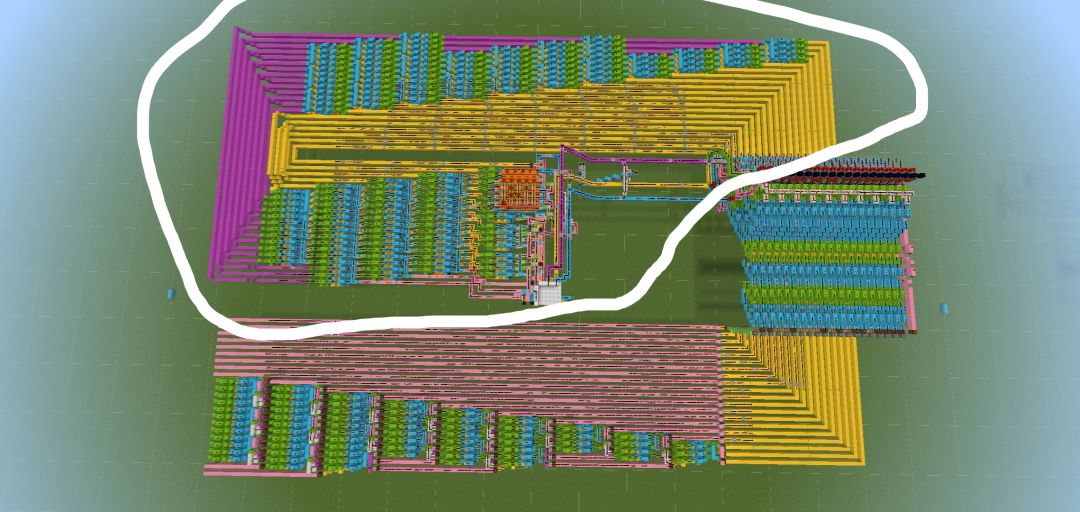

这是我很久以前做的计算器组件，上方就是并行转码器（5位数）
