泰拉瑞亚1.4.5失谐全物品电路
修改于03/162336 浏览综合
泰拉瑞亚中的失谐编码全物品电路，用于将输入的物品 ID 转换为失谐门装置的控制信号。

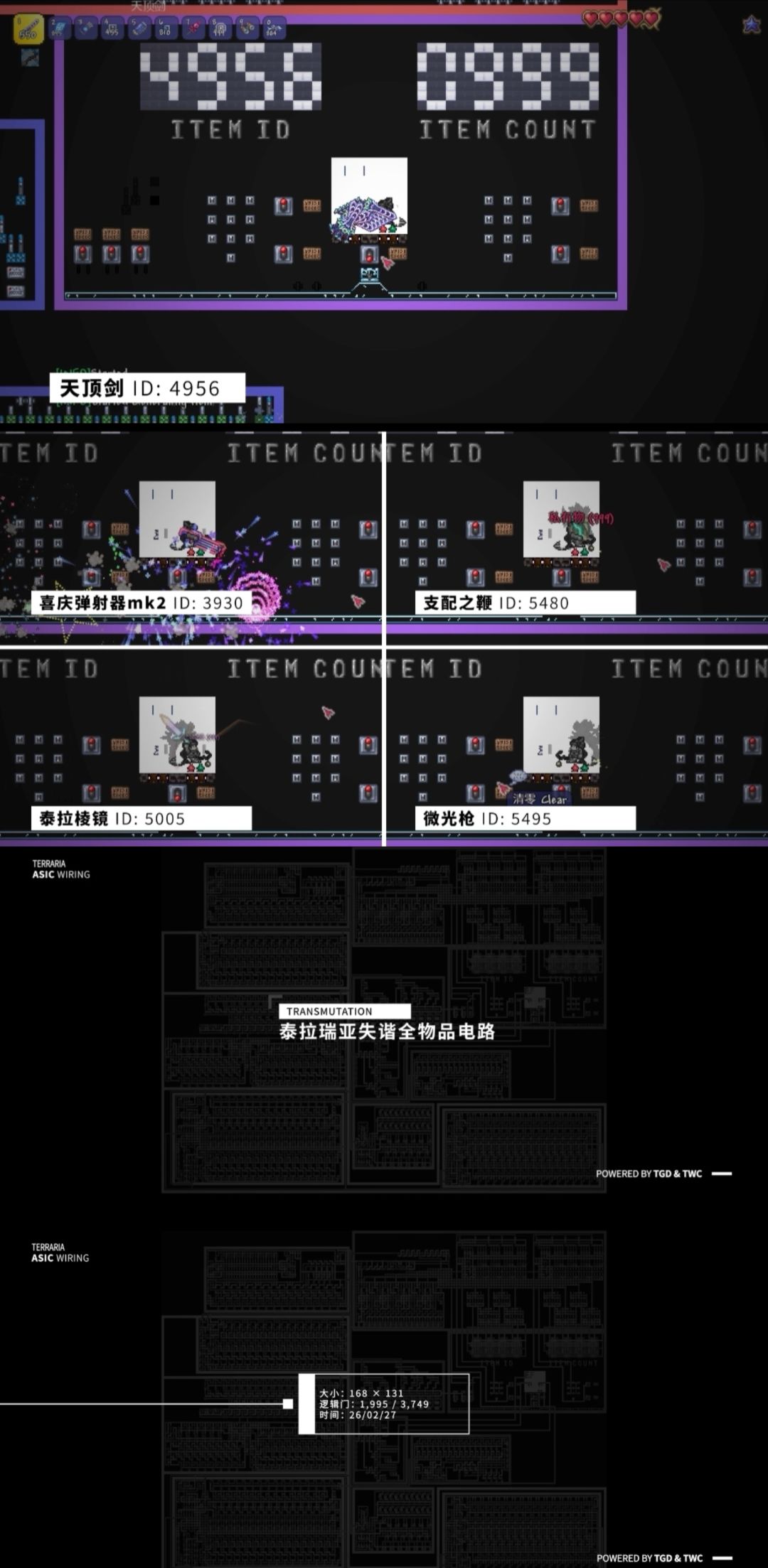

左边输入物品id，右边输入物品数量，拉下拉杆，即可得到任何你想要的物品：
失谐全物品电路-游戏中的任何物品，都可以通过此装置无限获得
这就是泰拉瑞亚中超越神明的造物-失谐全物品电路
由于旧版的失谐门已经被修复，我们团队从源码中找到四种物品来替代门：

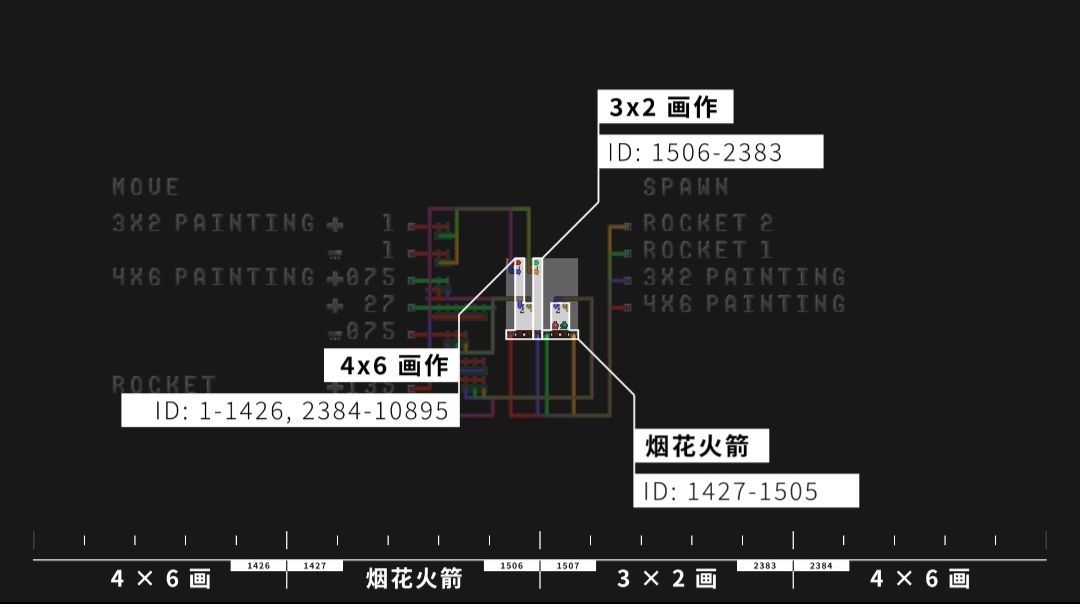

4x6画，3x2画，红烟花火箭和绿烟花火箭，加在一起即可覆盖全部物品id
它是如何生成物品的呢？
例如3x2画作的部分代码如下：
在破坏时，
会由 frameX 计算出 styleIndex = frameX ÷36然后根据 styleIndex生成物品
游戏中存在32个3x2画，
最大 styleIndex 是31，
当我们修改 frameX令styleIndex大于等于32时会使用最后的分支-得到物品ID = 1474 + styleIndex的物品，也就是生成的物品ID = 1474 + frameX ÷36
3x2画作的原位置是使用 frame 计算出来的，破坏时会遍历原位置开始的3x2范围。
所以只需要确保失谐块不在计算出的3x2范围内即可得到可无限被破坏并生成物品的失谐块。
由于 frame的类型是有符号16位类型 short，最大值是32767 (2^15-1)
所以能得到的最大 ID是1474 + 32767÷36＝2384游戏中存在32个3x2画
所以最小生成物品ID是32 + 1474 = 1506
所以3x2画可以生成的物品ID范围是1506 ~ 2384并不能只使用一个失谐装置刷出全部物品
所以我们在源码中找到了三种合适的物体来覆盖全部物品。它们的制作方法与 3x2画装置类似
那么，如何在1.4.5最新版构建出失谐框架制作失谐块呢？

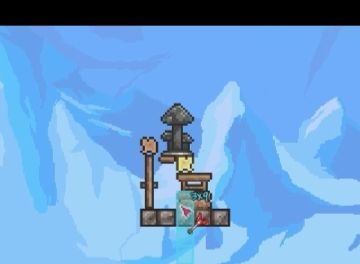

首先，使用多人模式进入游戏，离地面8格搭出这样一个框架：
使用土块，木门，木材工作台，平台沙块和蘑菇雕像

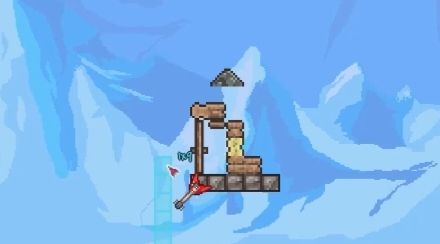

用锤子敲击左下角的木材，蘑菇雕像消失不见，依次在平台右侧和上方放置木材顶出蘑菇雕像。
然后切换到单人模式或重新进入多人服务器，
可以看见一个悬浮的蘑菇头：
悬浮的蘑菇头，激活frameX±198
挖掉蘑菇头底下的物块，向上搭一层，用电线激活蘑菇雕像，放置烟囱，关闭蘑菇雕像 。

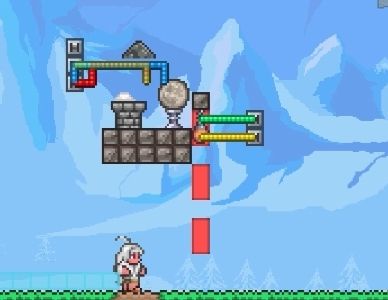

在烟囱右侧放置血月天塔柱，在天塔柱右侧放上灯笼，按照如图所示接线
左中开关：蓝线激活血月天塔柱，黄线和绿线激活烟囱；左下开关：红线激活烟囱，蓝线激活血月天塔柱
这样，一个简单的失谐框架就构建好了，血月天塔柱和烟囱用于纵向移动转化灯笼的作用范围，通过灯笼来横向移动转化物品id。

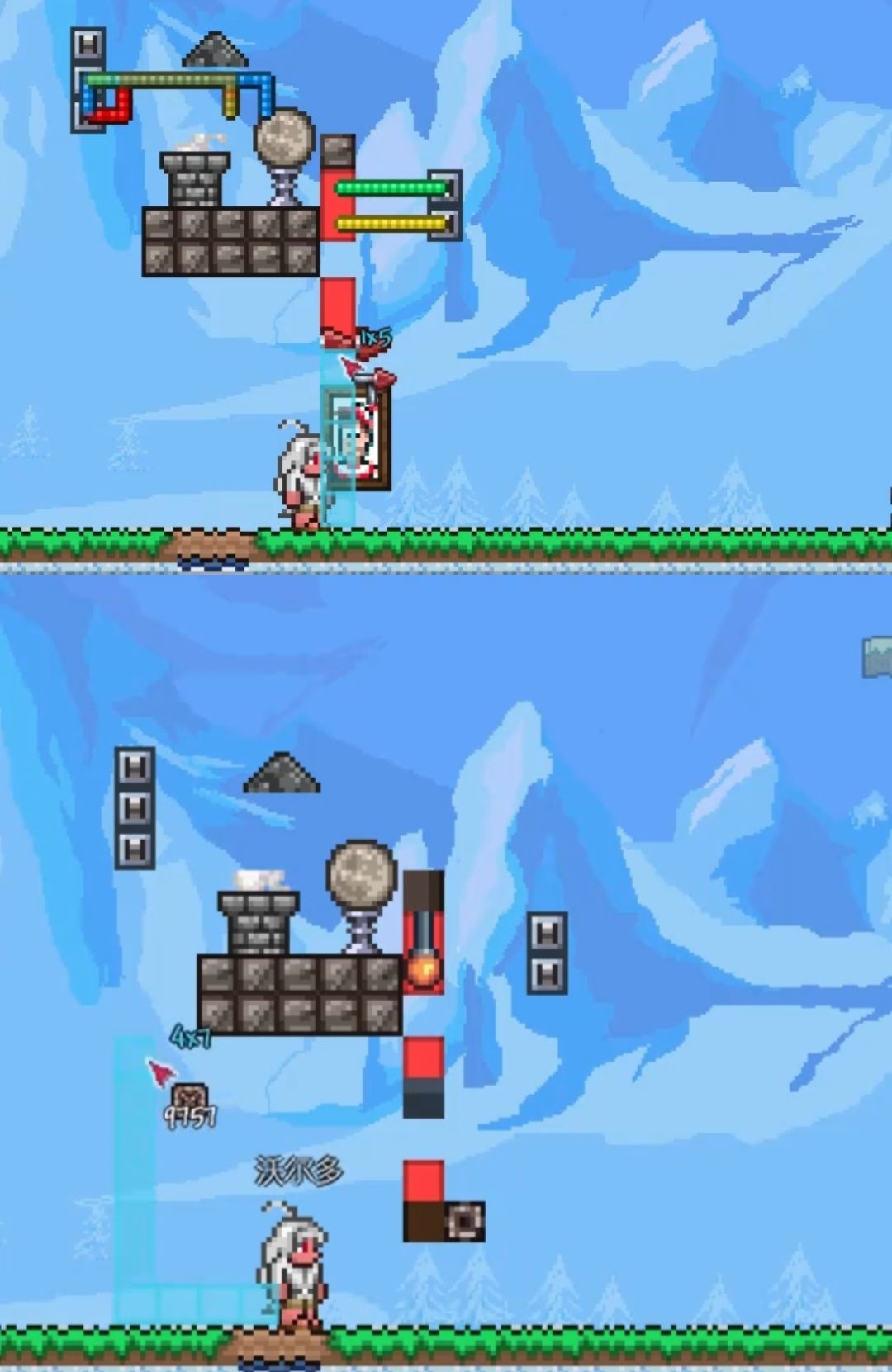

点击左中开关一次，灯笼贴图向上转化三格（frameY-54），作用范围将会向下移动到第二个红色区域；
点击左下开关一次，灯笼贴图向下转化三格（frameY+54），作用范围会向上移动还原。
点击右上开关一次，控制灯笼影响的红色区域物块的frameX+18。（控制移动）
点击右下开关一次，灯笼熄灭，控制下次点击右上开关时，影响的红色区域物块frameX-18，再次点击还原。（控制移动方向）

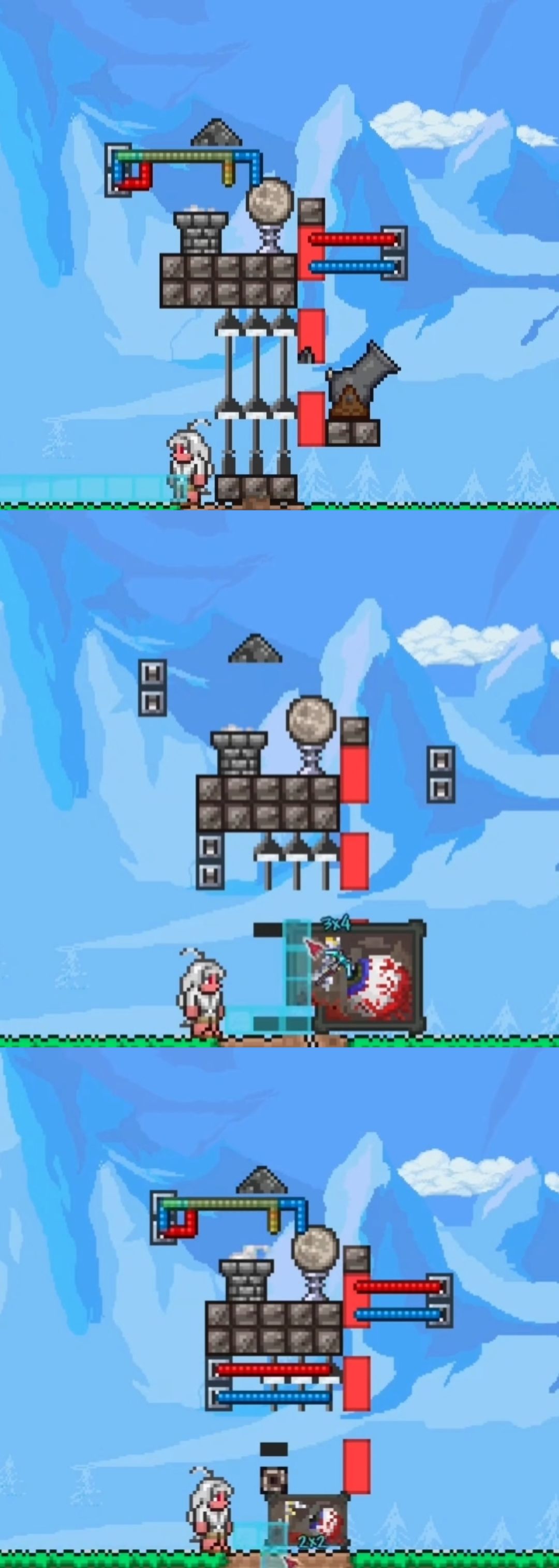

利用失谐框架，可以构建出3x2画和4x6画的失谐：
3x2画，先利用灯笼失谐标牌，按左下左上右下左下的顺序点击标牌，保留一格放上格栅
4x6画，失谐大炮做出灯头，用灯头移动画，保留一格放上格栅
纵向移动输入：失谐烟囱+血月天塔柱，彩色箭头标牌，大炮，篝火（已修复）
横向移动输入：灯笼，灯柱，猫雕（已修复）
纵向移动选用失谐烟囱+血月天塔柱，横向移动选用灯笼，以这两种输入为主来构建失谐门。
失谐块：
3x2画，横向移动2次id±1；
(int num＝frameX/36)
4x6画，横向移动6次id±27，纵向移动1次id±0.75；
(int num = 27 * ((((int)frameX) / 18) / 6) + ((((int)frameY) / 18) >> 2))
烟花火箭，纵向移动1次id±1.35。
(int num＝frameY/40)
由于利用源码中的num手算失谐移动次数，手动点击移动过于麻烦，所以可以全部交给电路来完成。
失谐全物品电路可以用id计算出移动次数，自动移动并自动生成物品。以下是失谐全物品的电路部分：

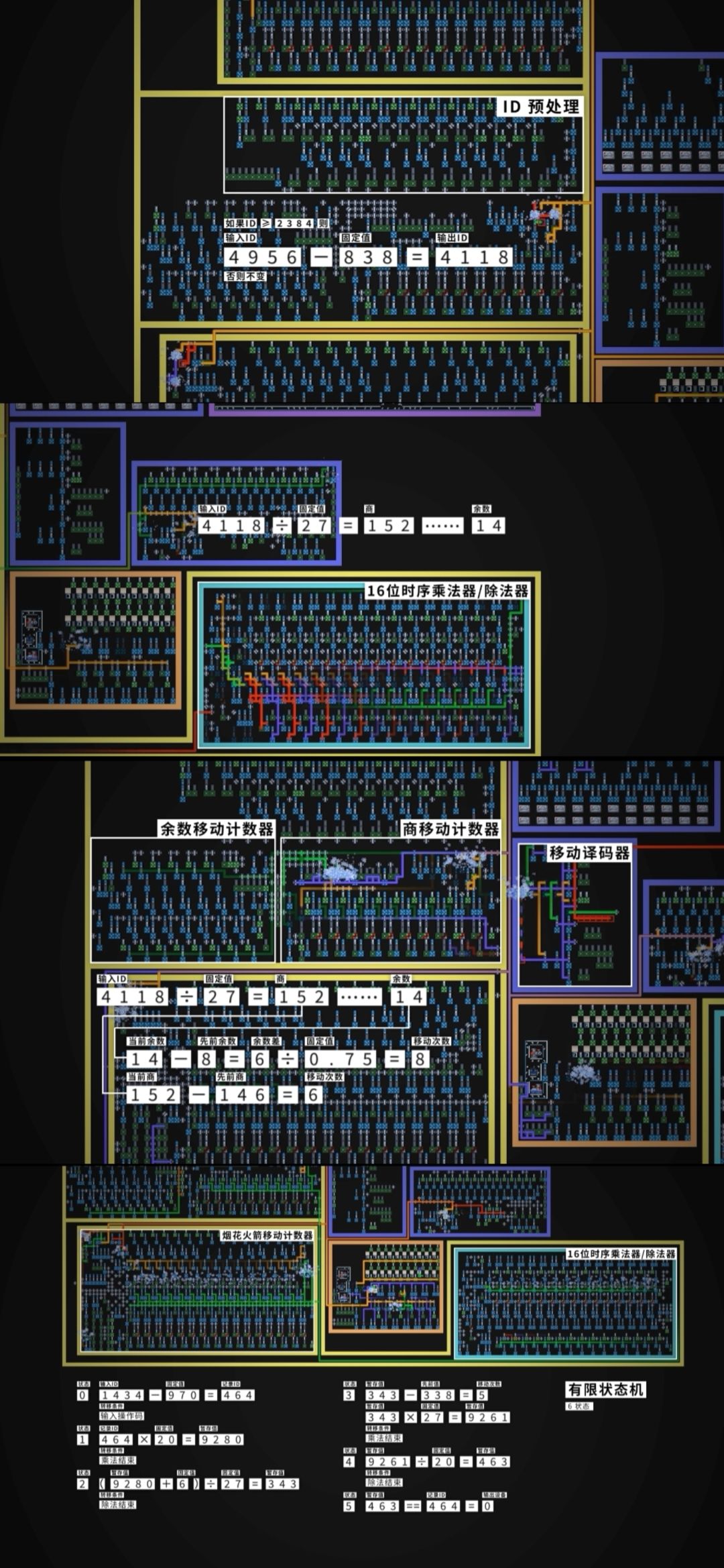

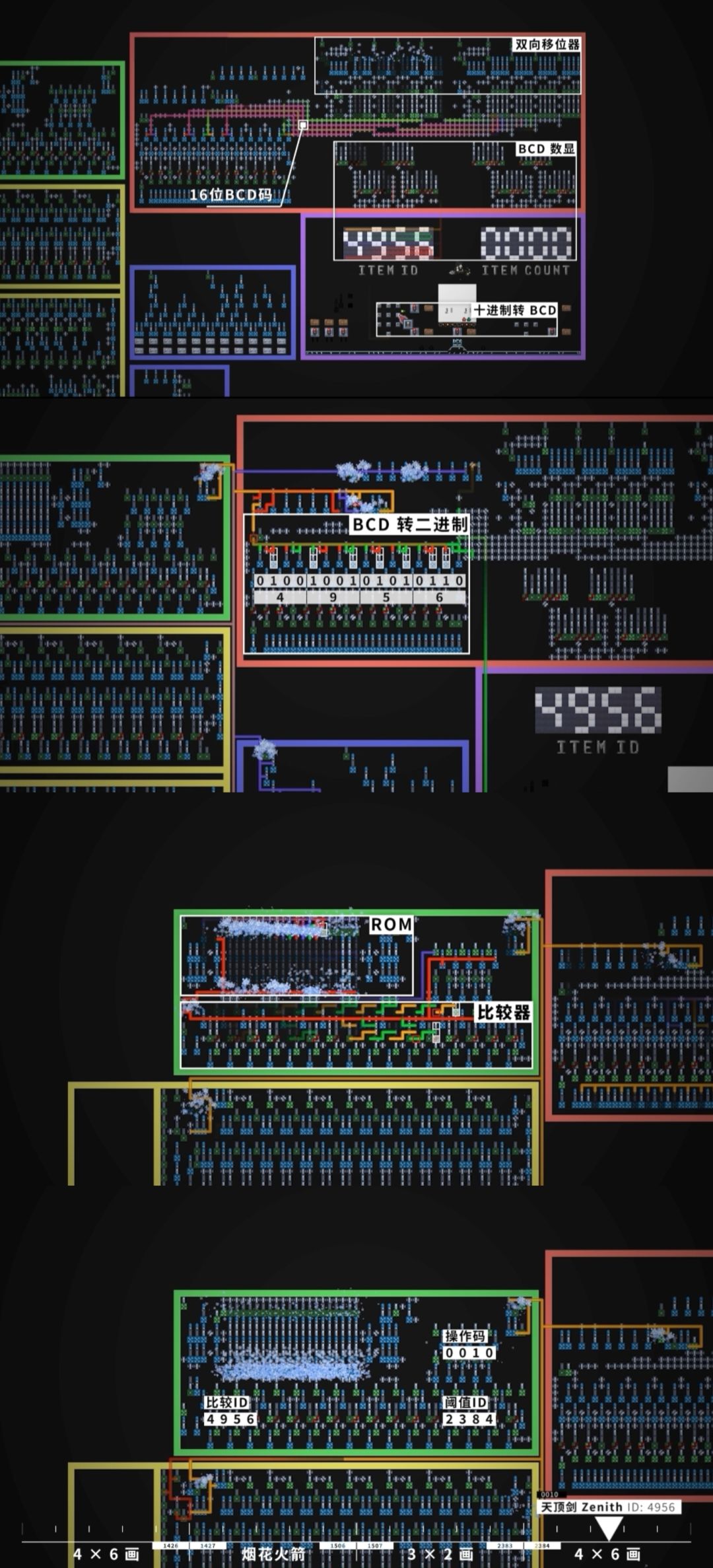

16位BCD数显，ROM，id比较器
输入数字时，输入的数字被转化为16位BCD码并显示。拉下拉杆时，输入的BCD码被转化为二进制数。
转化后的二进制id被送入比较器，与ROM里储存的7个阈值id进行比较。
根据id所在范围返回对应的操作码：4x6画操作码0010，3x2画操作码0100，烟花火箭操作码0110。
移动计数器，16时序乘法器/除法器，移动译码器
3x2画：新id与旧id作差得到移动次数，大于0右移，小于0左移，发送移动次数信号（每次id±1），由移动译码器执行移动。
4x6画：id大于2384时减去838（映射），得到的结果除以27得到商和余数，商为左右移动的次数（每次id±27），余数为上下移动的次数（每次id±0.75）。
烟花火箭：由于火箭每次移动id±1.35（二进制为无限小数），需要运用乘法和除法来计算移动次数并反向运算确定使用的装置。
（输入id×20+6）/27得到的暂存值减去先前值为移动次数，暂存值比较输入id为输出的装置（0为红火箭，1为绿火箭）
当物品数量和结束信号发送到生成计数器后，它会激活生成装置，根据物品数量（激活次数）生成对应数量的物品。
这就是一个完整的生成流程-
输入、控制、计算、输出，全串行通信，多模块并行，搭载1200hz失谐驱动（20个60hz水泵计时器），全部过程在一瞬间完成。
