四位二进制减法器截图

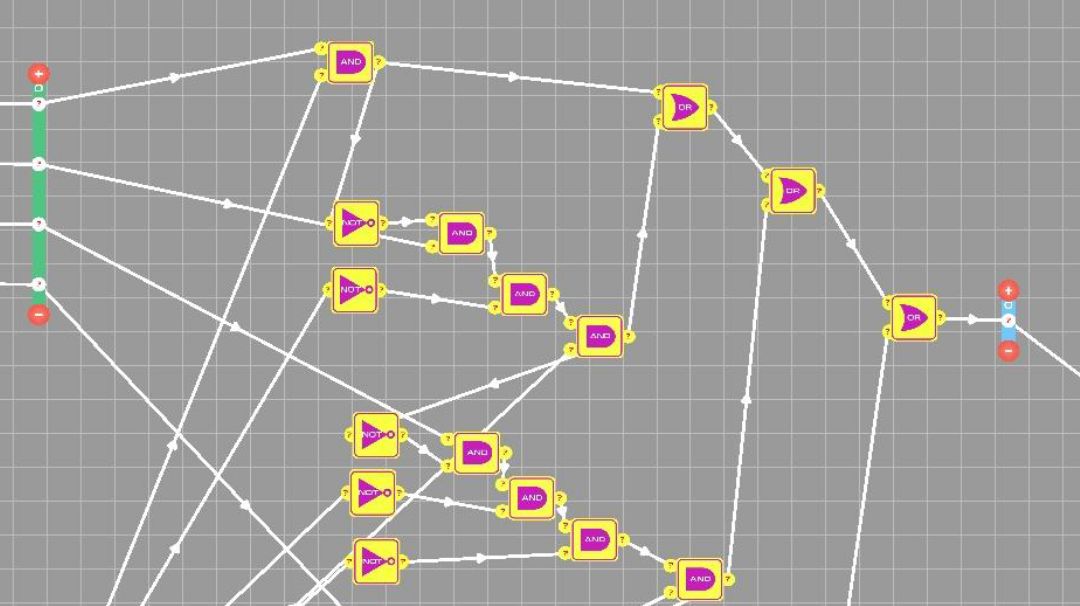

四位二进制减法器

1、二进制减法运算本身比较特别，自己看别人做的常常理解不了，所以就自己捣鼓了两天才按照自己的思路弄出来。🤡题外话：自己大学学的数字电路都基本忘光了，不得已得去重新学点基础[表情_捂脸哭]。 2、我制作的是两个四位正数二进制相减的运算逻辑电路，可以大数减小数，也可以小数减大数。 3、我的减法器是基于二进制减法运算规则制作的，也就是涉及到二进制的反码和补码，因为二进制减法是通过减数取反+1再与被减数相

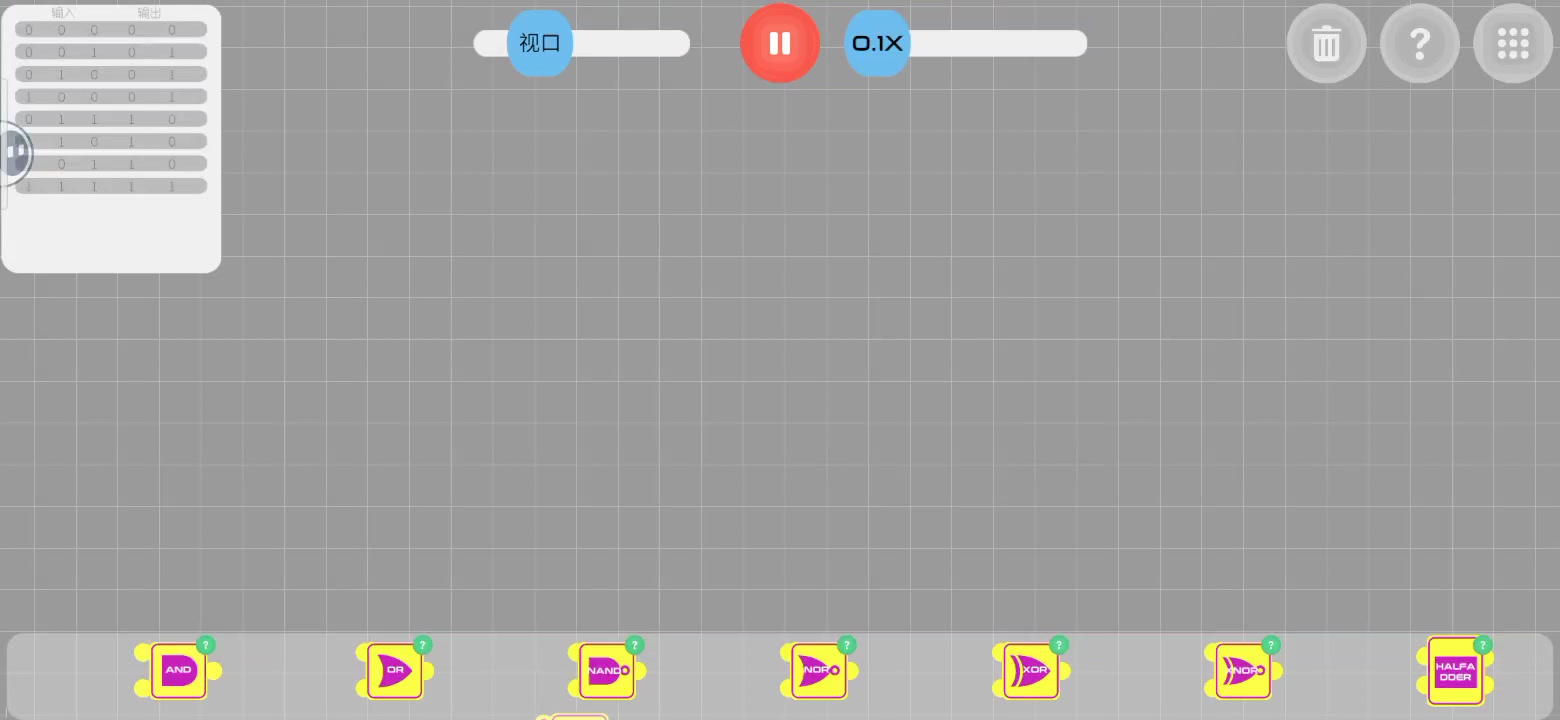

与非门设计（含部分剧透）截图

与非门设计（含部分剧透）

可以用与非门做出所有关卡自取喵～ ①非门②与门③或门④或非门⑤异或门⑥同或门⑦半加器⑧全加器在这里，本喵全部使用与非门（第一章与非门关卡，第三章，第四章二位加法器，四位加法器省略。）注：后面太难了，肝不动了。附⑨二位加法器，⑩四位加法器答案，自己拼吧 ٩(º﹃º٩) 记得点赞ദ്ദി ˉ͈̀꒳ˉ͈́ )✧ 喵呜～（还有没有大佬可以简化全加器？目前我是我看到的所有帖子中最少的[表情_泪目]

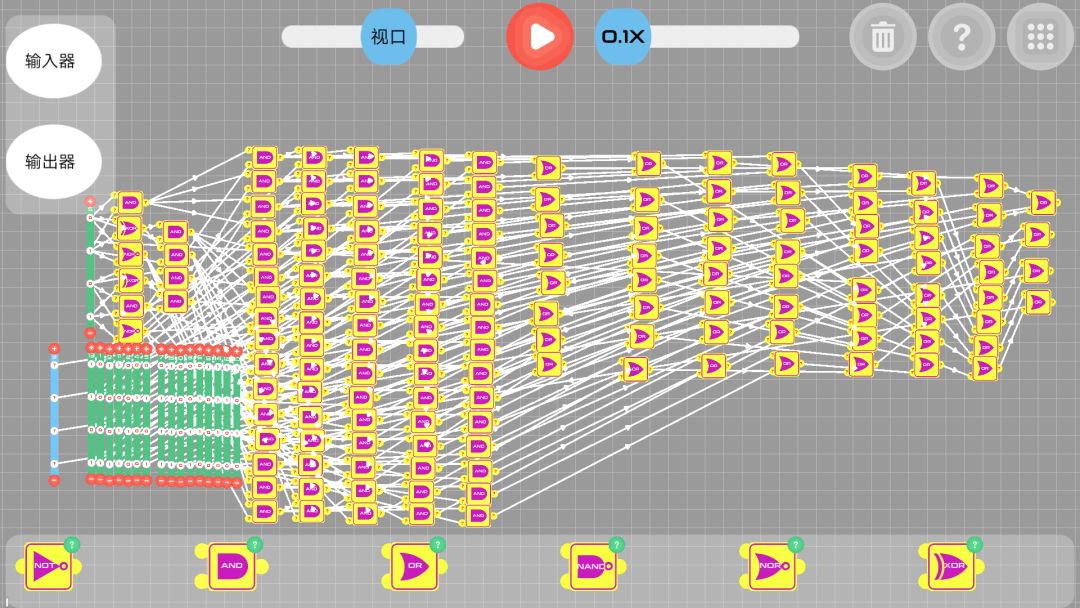

四位计算器（加减乘除）截图

四位计算器（加减乘除）

P1自上往下为加法减法乘法 P2为除法，最右侧输出从上往下分别为商和余数，中间的输出单纯是为了理线纯自己研究的，啥也没学过，认为不好的勿喷

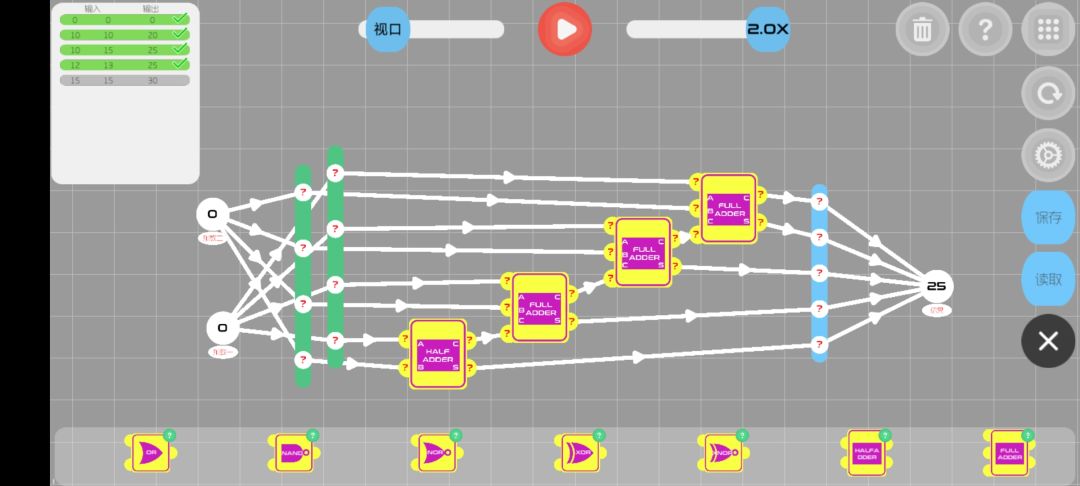

如何通关第四章第二节‘全加器’？截图

如何通关第四章第二节‘全加器’？

书接上回‘异或门’，因为要用到‘异或门’，这个作用巨大的取余函数我就不赘述了。毕竟接下来的内容要引用到这个函数，不用它不是不行，只是这样子解释起来就比较多比较复杂，码字不易，读着也累。还是分两步走（1）取个位直接两个取余函数XOR上去，一步到位（2）取十位<方法一> 三个个位数加起来最多也就只能到十位数，所以百位不用考虑。所以就两步就可以解决问题了，百位可以不用管，无意义。能够进到十位的

可视化15以内乘法器截图

可视化15以内乘法器

原理非常简单，列竖式最直观，仅给不懂的人看，懂的不看也知道#与门， 1111 ， × 1111 ------------------- ， 1111 ， + 1111 ， + 1111 ， + 1111 ------------------- 11100001

最简洁的4位加法器截图

最简洁的4位加法器

简简单单截图

真值表不全,先画靶子后射箭

与门的高阶玩法～截图

与门的高阶玩法～

期待后续关卡的家人们看过来！豆包设计了好多有意思的目标，一起来试试看呀！

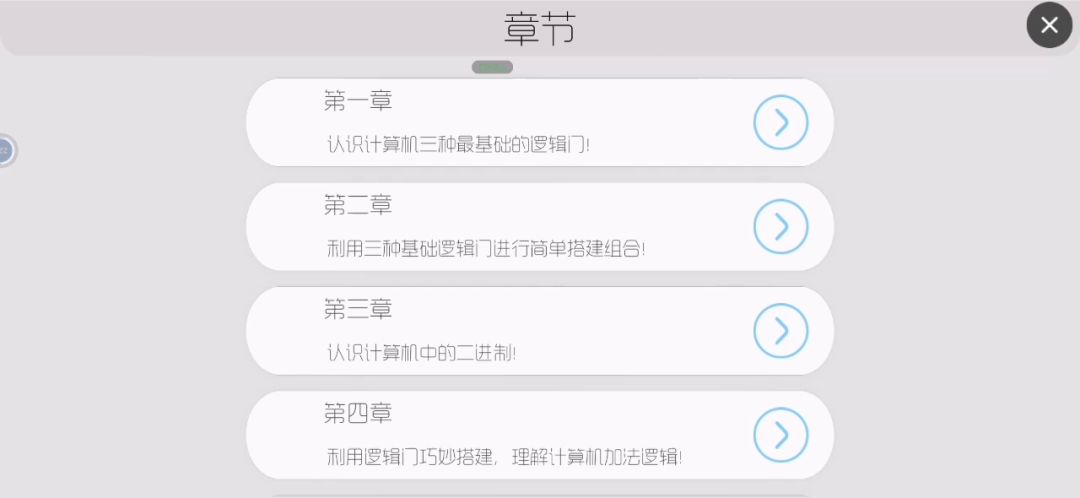

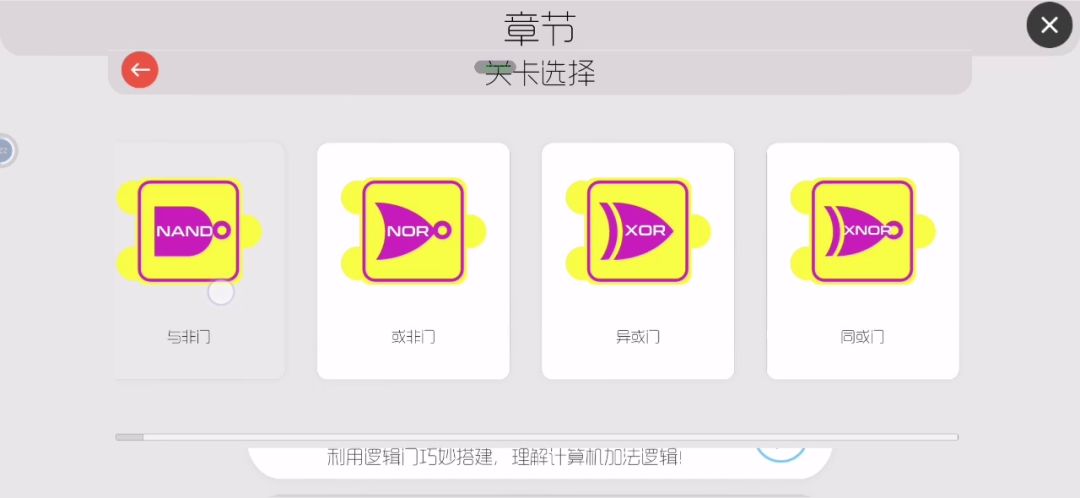

第四章：利用逻辑门巧妙搭建，理解计算机加法逻辑
半加器
如何通过第四章第一节‘半加器’？ - TapTap
https://www.taptap.com/topic/19180148?share_id=5f07b3e774b1&utm_medium=share&utm_source=copylink
全加器
如何通关第四章第二节‘全加器’？ - TapTap
https://www.taptap.com/topic/19183036?share_id=3d3289f8b082&utm_medium=share&utm_source=copylink

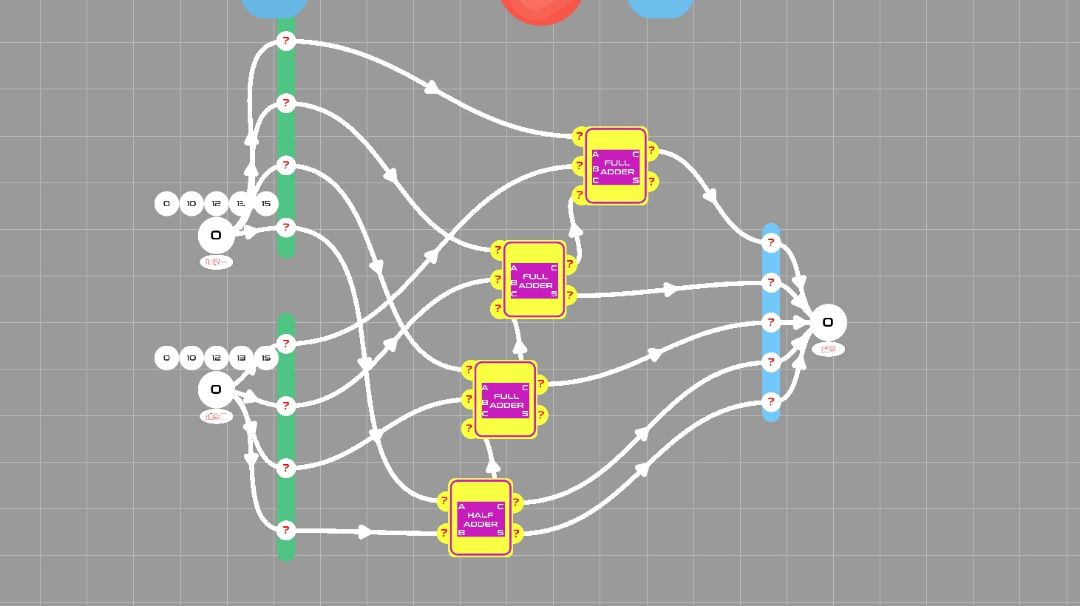

2位加法器
4位加法器
https://www.bilibili.com/read/mobile?id=11208028截图

第四章：利用逻辑门巧妙搭建，理解计算机加法逻辑半加器如何通过第四章第一节‘半加器’？ - TapTap https://www.taptap.com/topic/19180148?share_id=5f07b3e774b1&utm_medium=share&utm_source=copylink 全加器如何通关第四章第二节‘全加器’？ - TapTap https://www.taptap.com/topic/19183036?share_id=3d3289f8b082&utm_medium=share&utm_source=copylink 2位加法器 4位加法器 https://www.bilibili.com/read/mobile?id=11208028

最好用，最常用的‘异或门XOR’截图

最好用，最常用的‘异或门XOR’

如何通过第二章第二节‘异或门’？其实第二章的四个小节难度都差不多，但是这个异或门，用处比别的大多了，而且方便多了，我想把它称之为‘取余函数’，为什么这么说呢，怎么理解这个函数呢，且听我娓娓道来。你可以把它理解为，当两个数相加，然后看它得出的个位数是多少，如果是0就自然得出是0；如果其中一个是1，那么就是会得出1；而如果两个都是1，相当于是进位，那么反而得出的个位，余数是0。这些情况，这个函数也

新手入门逻辑电路截图

新手入门逻辑电路

第二章通关技巧截图

第二章通关技巧

一定要看到最后，有失误现场可以吃瓜。

减法器和乘法器的设计思路。截图

减法器和乘法器的设计思路。

乘法器减法器一、乘法器讲解：值得注意的是，与门本身就有乘法的功能并且与门本身就能计算1位乘法。因为与门的真值表 00 0→0*0=0 10 0→1*0=0 01 0→0*1=0 11 1→1*1=1 那么我们要怎么解决位数高一些的乘法？我们先看二进制竖式是怎么计算高位乘法的。比如一个7*7的二进制竖式：(从左往右1248...) 111 111 * -------- 111 第一组与

筛选器截图

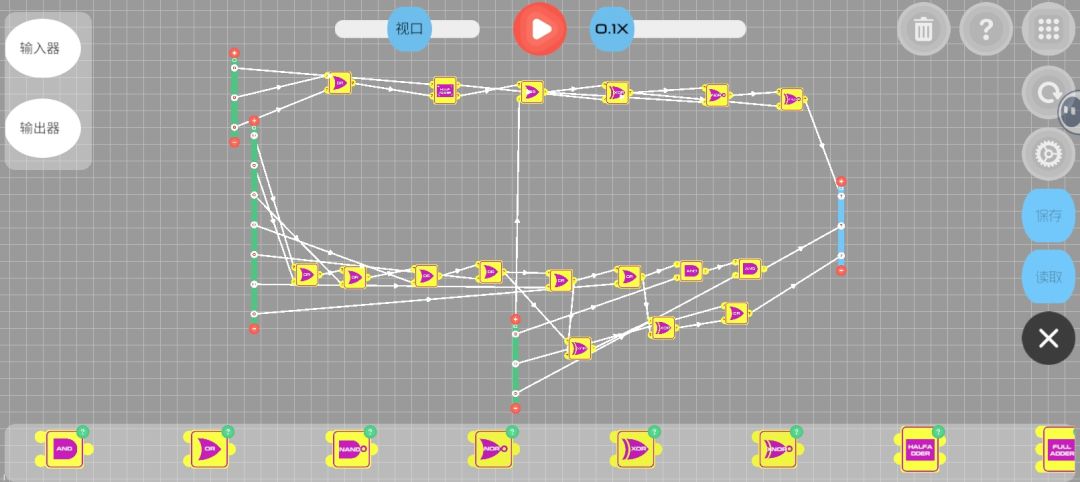

最上面的有两个及以上1输出一反之0，中间的全部是一输出一反之，最下面的其中有一个及以上是1就输出1反之0

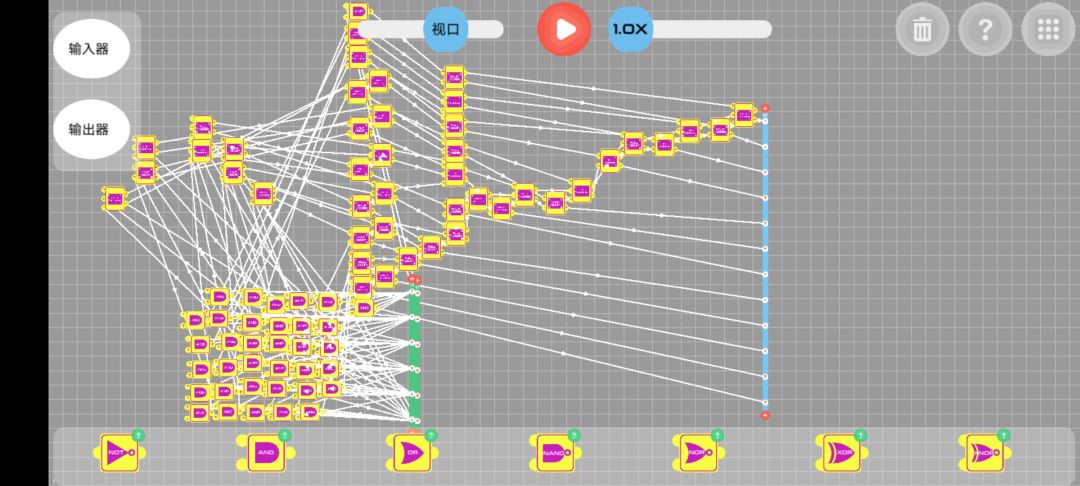

除法计算截图

除法太难了！我一个没基础的人硬是研究了5天，终于弄出了一个半成品，你们知道我这五天掉了多少头发么！虽然是半成品，计算结果还是准确的。可以大数除以小数，也可以小数除大数，结果显示商和余数。先来一张初定稿让你们看看有多乱。解题思路，应该不用再解释吧（错把除数写成了4，实际是3）整理版全局图，还是很乱，左上输入端是被除数，左下输入端是除数。右上输出端是商，右下输出端是余数。第一步和第二步细节第

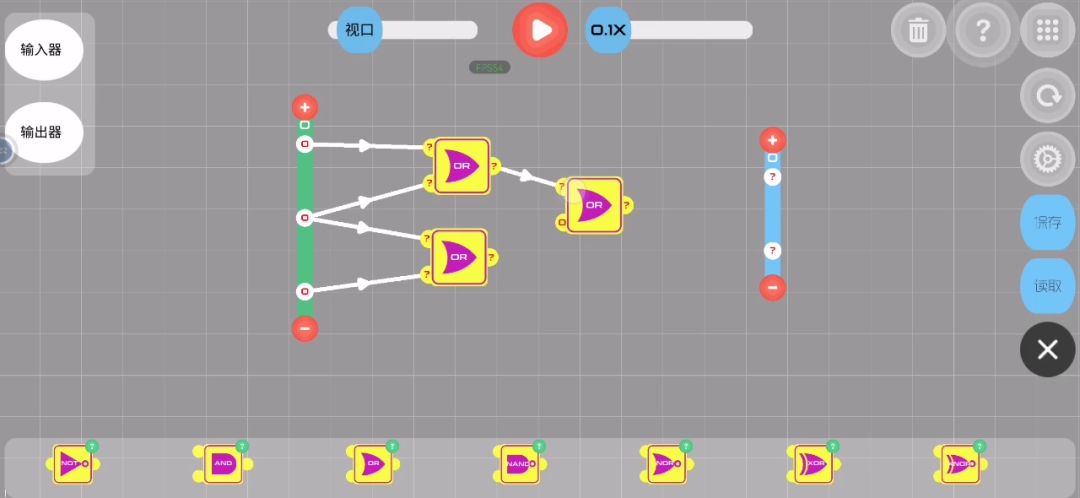

当你只有‘与门’和‘非门’，如何通关第一章【或门】关卡截图

当你只有‘与门’和‘非门’，如何通关第一章【或门】关卡

假如你的‘或门’突然间失灵了……

除法器的设计思路截图

除法器的设计思路

以上是7÷2=3.....1和7÷4=1....3 前言：由于游戏设计的问题(不能表示小数，并且没有显示器)，所以不能解决n÷0报错以及除到小数的问题。所以只能解决被除数÷除数=商....余的形式。同时，因为这个游戏没有时序电路和锁存，所以不能使用串行除法器和串行乘法器，只能使用并行除法器和并行乘法器。并行除法器的设计原理：利用减法器连续减，以三位除法器为例。因为有111÷1的存在(7÷1

图1是6位乘法器，为了方便检查线路就做的占地比较大
图2是支持正负支持加减的计算器，但是为了防止溢出，数的本体的第4位只能固定为0
图3是判断器（if），为0就输出上面的，为1就输出下面的
图4是判断器的累加
乘法器原理：1*1=1，然后列竖式加法，知道原理其实不难
减法器原理：减法就是改变第二个数的符号而已
带符号加法：对每个数进行补码运算，相加，再取补
补码规则：若符号位为正，补码为这个数本身（带符号）；若符号位为负，补码为这个数除符号位之外全部取反，之后加1（带符号）截图

图1是6位乘法器，为了方便检查线路就做的占地比较大图2是支持正负支持加减的计算器，但是为了防止溢出，数的本体的第4位只能固定为0 图3是判断器（if），为0就输出上面的，为1就输出下面的图4是判断器的累加乘法器原理：1*1=1，然后列竖式加法，知道原理其实不难减法器原理：减法就是改变第二个数的符号而已带符号加法：对每个数进行补码运算，相加，再取补补码规则：若符号位为正，补码为这个数本身（带符号）；若符号位为负，补码为这个数除符号位之外全部取反，之后加1（带符号）

补充【轩1】知识点

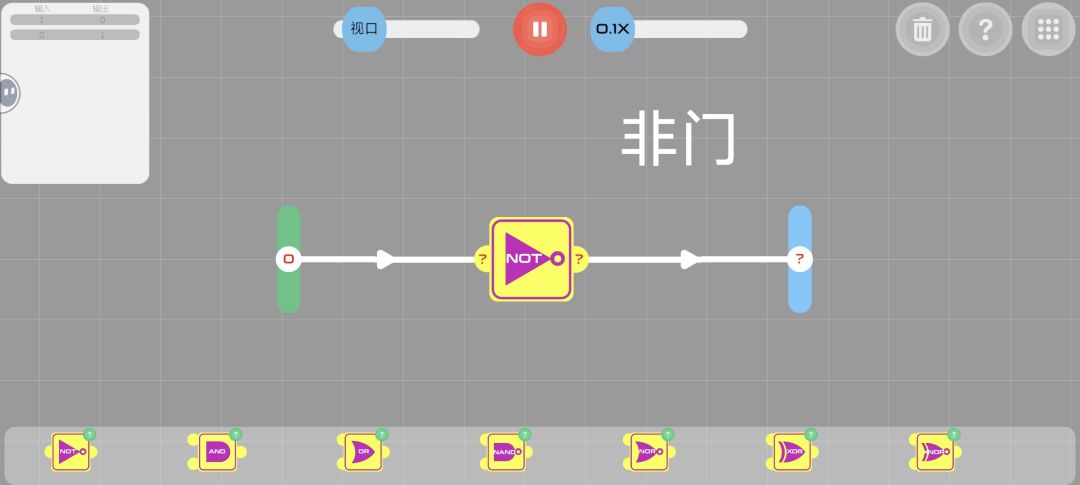

两个数据先通过非门 0 1——1 0 1 0——0 1 1 1——0 0 0 0——1 1 根据与门“只有两个输入端为1，才输出1” 增加一个与门 0 1——1 0——0 1 0——0 1——0 1 1——0 0——0 0 0——1 1——1 再增加一个非门 0 1——1 0——0 ——1 1 0——0 1——0 ——1 1 1——0 0——0 ——1 0 0——1 1——1 ——0 ↑非门与门

第四章通关技巧截图

第四章通关技巧

这个视频里面有多个失误现场可吃瓜。
