液流也是流——反应池与逻辑门

03/24223 浏览

前言：

基于反应池特性的自动控制开关设计

书接上回，基于反应池特性，我们就可以利用断电的反应池获得基础逻辑门“电”路：与门，或门，非门。

一，设置0和1

反应池内部存在空位，如果物品（或液体）A路过反应池但不停留，则反应池内空位保留，将此设为输入A=0。

相反，如果反应池内部空位被A占据，将此设为输入A=1。

即，占位则为输入1，没占位则为输入0。

（比如，将砂叶和清水都输入反应池，并且都没流出反应池，则视为输入了11；如果设置了清水流出口，没设置砂叶流出，砂叶占位而清水不占位，则视为输入了10；如果设置了二者的流出口，二者正常流出，二者都不占位，则视为输入了00。）

输出则需要借助另一种不同的液体（物品）C，如果C正常通过反应池，则视为输出1，如果不能正常通过反应池，则视为输出0。

二，非门

之所以第一个先介绍非门，是因为这个最简单，4矿占位处理的反应池本身就是一个非门，输入1则输出0，输入0则输出1。

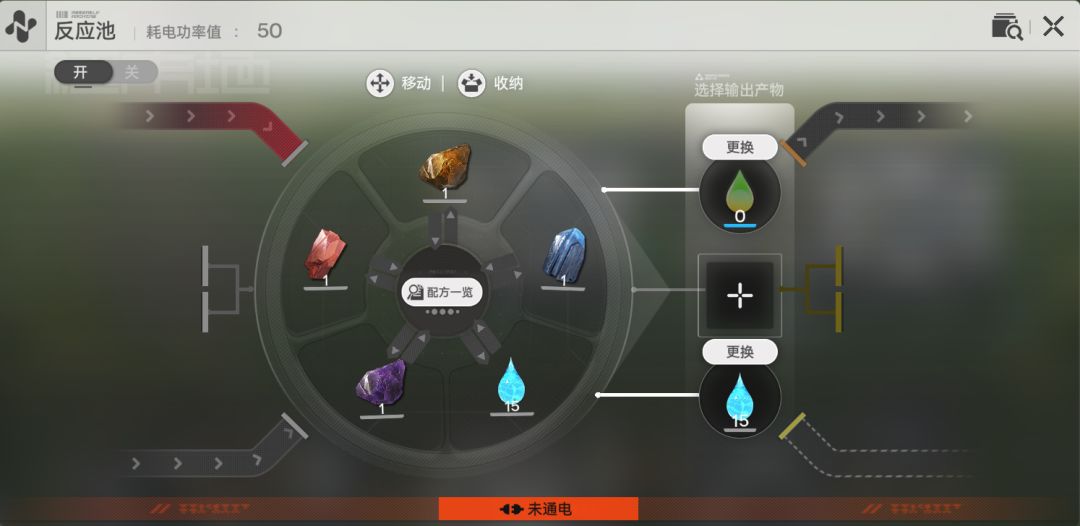

清水占位，芽针液不能通过反应池

而如果想要做到输1，然后在连接的下一个逻辑门依然保持输1，有两种解决方案，方案一是再连一个非门反应池，方案二是排布管道，将1变0，将0变1，然后再“输入”下一个逻辑门反应池。

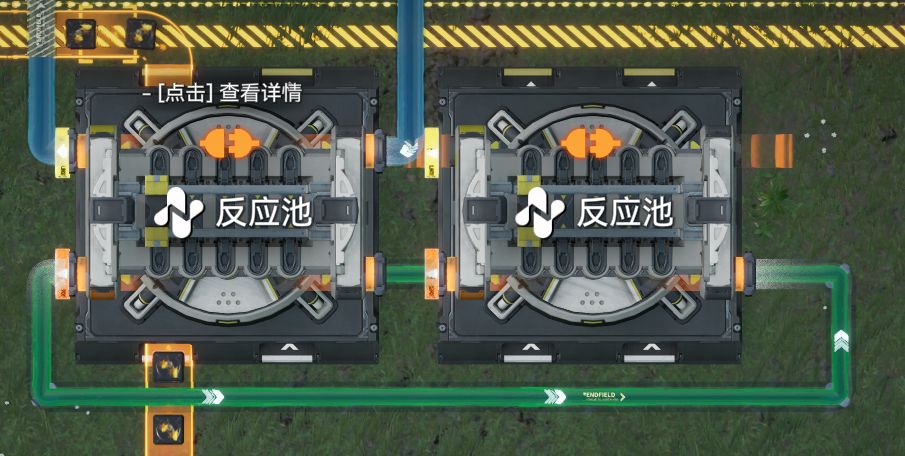

左侧反应池输入0，输出1，右侧反应池输入1

当左侧反应池输出0时，右侧反应池输入1

具体流动过程分析可以看前言篇。

三，或门

4矿占位的反应池也可以是或非门（11=0，10=0，01=0，00=1）。比如输入砂叶和清水，靠芽针液输出，只要砂叶和清水有一个输入=1，那么芽针液输出=0。

或非门只要连一个非门就可以变成或门，亦或者靠排线改变下一级输入值。

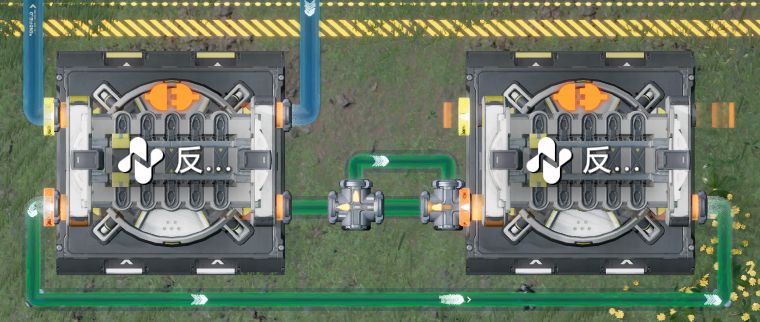

右侧反应池代表或门的下一级逻辑门。（靠得有点紧，可以再隔开一格的）

四，与门

放置上跟或门一样，内部处理是3矿占位。3矿占位处理的反应池本质上就是与非门（11=0，10=1，01=1，00=1），经过跟或非门一样的变化后变为与门

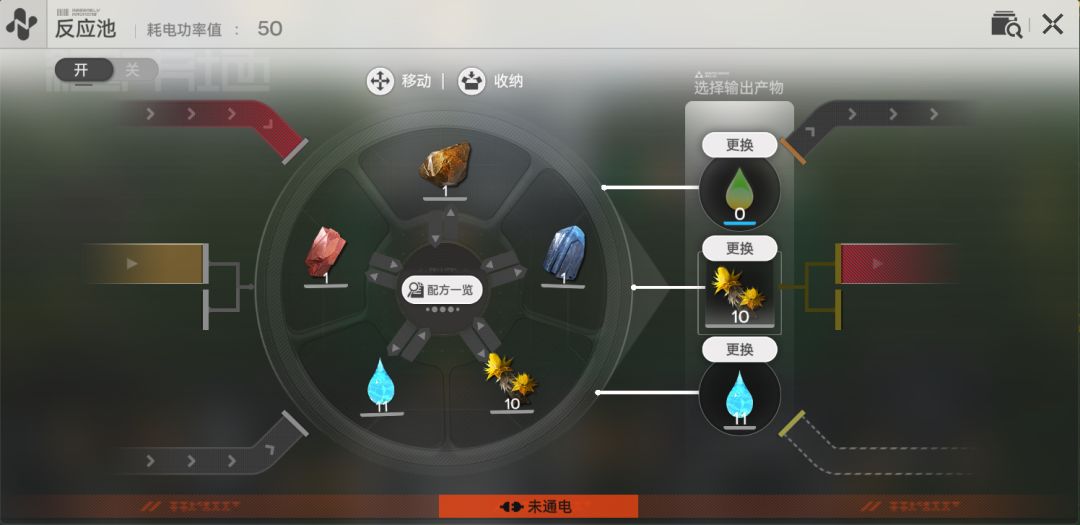

三矿占位后，ABC三物争夺剩余两空，实现“与非”逻辑

五，异或门

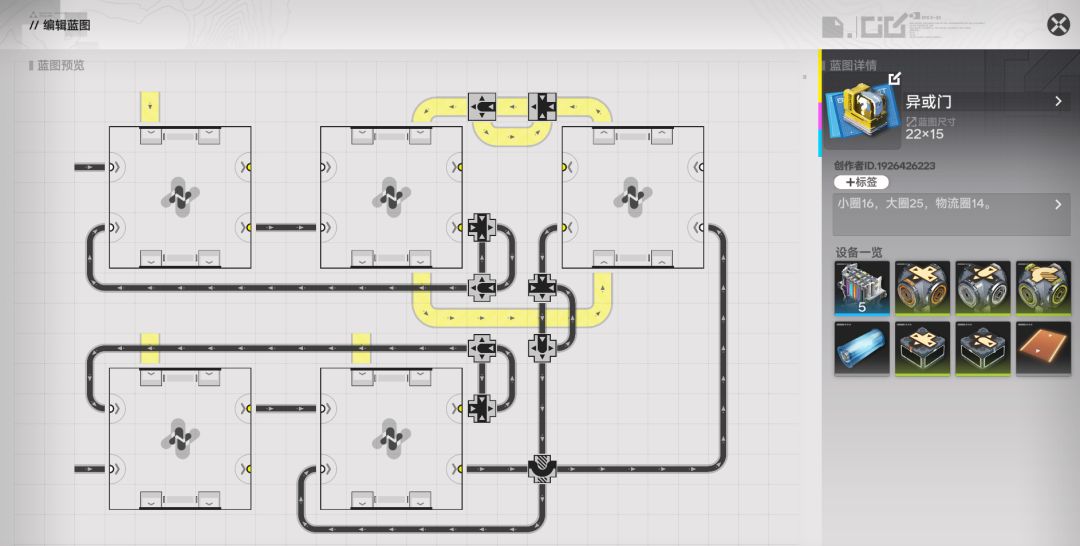

这玩意儿可以用5个与非门级联实现（理论上4个就可以，也可以摆出来，但是我感觉延迟比较大）

输入信号A，B；输出信号C。那么

C=[A与非(A与非B)]与非[B与非(A与非B)]

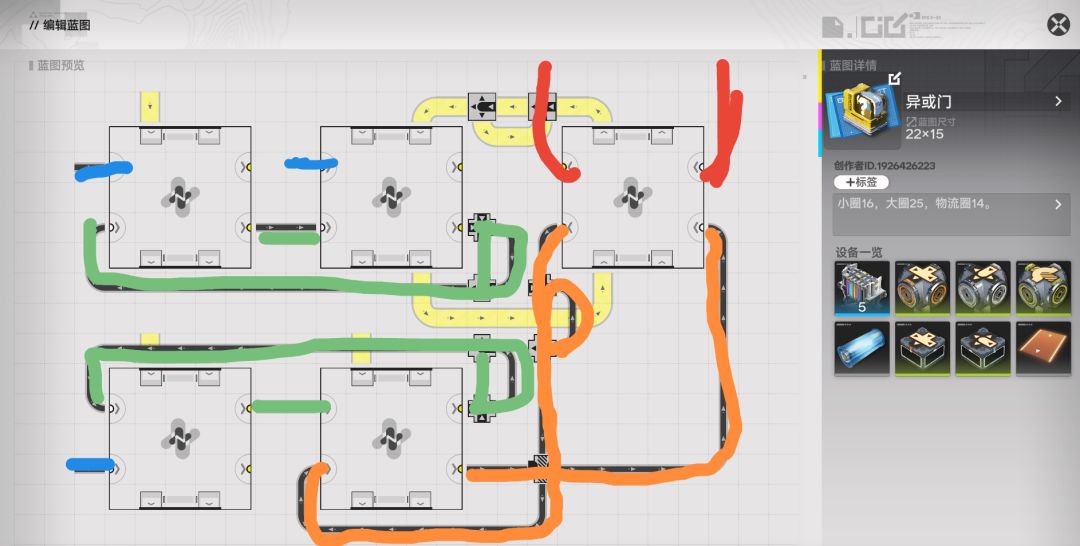

右侧备注是各循环线路所需的液体（物品）。右上角反应池忘记接最终输出信号的管道了，在下图红线的位置。

物流短带是输入信号A，蓝线管道是输入信号B，红线管道是输出信号C。

最好不同颜色线标记的管道走不同的液体（走红线的液体可以与走蓝线的液体相同）。

上面使用的方案是用一个物品和一种液体作为输入信号，用另一种液体作为输出信号。实际上，也可以改一下管道线路，使用液+液作为输入信号，将物品作为输出信号。

另外，这种异或门的搭建是基于断电反应池的与非门特性。未来版本更新出新的反应池配方后，可以用单独一个通电的反应池实现异或门功能。思路如下：

反应池内有足够空位时可进行多个反应

反应池只有5个空位

如果有反应：a+b=c+d，e+f=g+h（只要a，b，e，f不相同即可）

那么我们预输入足量b和f，此时单独输入a或单独输入e，都会因为发生反应占据所有空位，输出信号0。如果同时输入a和e，因为空间不足，两个反应都无法发生，剩余一个空位，输出信号1。都不输入，自然输出信号1。

这样我们就得到了同或门，经过排线或者串个非门，就能得到异或门。

（现版本的反应太少，应该无法实现上述过程。）
