Shader 方法论：2.5D 跑酷游戏中 40 个 shader 的灵活使用经验

昨天 15:0243 浏览包含 AI 合成内容

技术经验帖 · 塔啦啦闯关3（TaLaLa Rush 3）本文不讲具体实现、不给代码，只提炼「方法」：什么时候用 shader、怎么分工、怎么避免最常见的坑。每章末尾附网络参考，供深入阅读。

背景

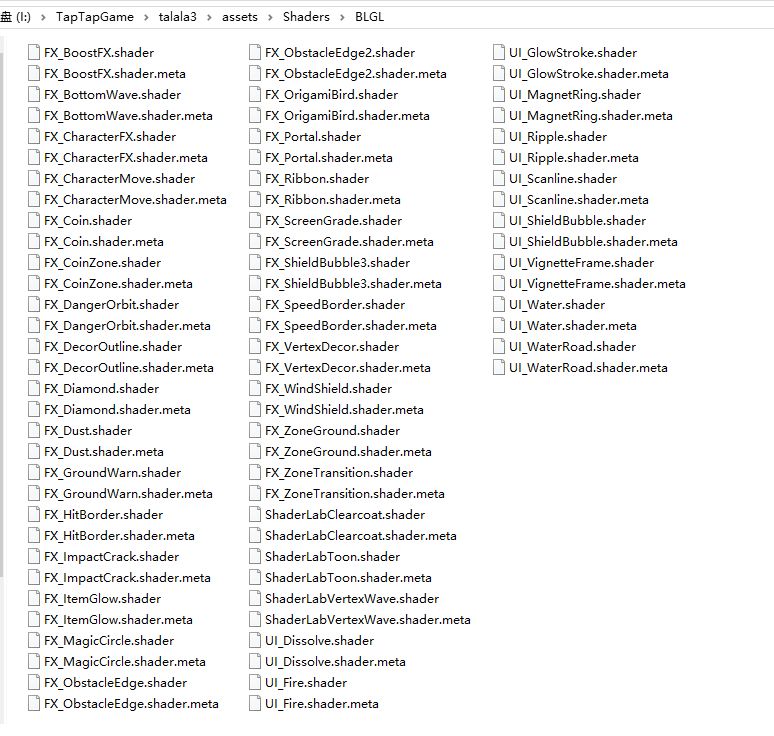

这是一款 2.5D 竖屏无尽跑酷游戏，单项目内维护了 40 个 shader，覆盖的领域极广：

全屏后处理：色彩分级、运动模糊、描边、发光、景深、胶片颗粒、区域切换溶解转场
角色动画：立绘面片的摆动、滑铲压扁、跳跃拉伸、冲刺翻滚、受击颤动（全 GPU 形变）
环境与地图：六区域渐变地面、区域切换过渡、雪原/熔岩风格化
收集物与道具：金币扫光、钻石棱镜流光、道具金光、警示框、危险环绕
角色特效：三层护盾球罩、法阵、磁铁光环、风压护罩、冲刺冲击波
粒子替代：鸟群拖尾、危险光点环绕、扬尘（shader 面片替代逐粒子节点）

40 个 shader 全部服务于「让 2.5D 立绘跑酷看起来更华丽」，本文提炼出 8 条可复用的方法。

1. Shader 双驱动模式：自驱动与注入式

核心方法：把「动画的来源」分成两类，用不同机制驱动。

驱动方式	适用场景	特征
TIME 自驱动	周期性、循环性动画	摆动、呼吸、流动、旋转——全部在 GPU 内用时间变量完成，零 CPU 开销
uniform 注入式	一次性/状态性变化	受击、滑铲、区域切换、冲刺——CPU 每帧注入一个数值，shader 据此形变/变色

决策树：

动画是周期性的吗？
  ├─ 是 → TIME 自驱动（零每帧开销，随场景回收自动存活）
  └─ 否 → 是一次性事件或持续状态吗？
       ├─ 是 → uniform 注入（CPU 算状态，shader 画结果）
       └─ 否 → 两者结合：周期基座 + 状态叠加

关键经验：

周期性动画放 CPU 是典型的浪费：每帧更新 N 个节点 = 无谓的 Lua/JS 开销，而 shader 里一个 sin(时间×速度) 就解决了。
反过来，事件型动画不要硬塞进时间驱动：受击闪红必须精确对齐「受击瞬间」，用注入值才能精确控制。
注入值在 CPU 侧要做平滑趋近（指数插值），避免每帧写入跳变值造成视觉抖动。
混合形态：一个 shader 可以同时有自驱动基座（如常驻呼吸）+ 注入叠加（如受击时增强），两者不冲突。

反面案例：曾把受击反馈做成「节点隐藏/显示」的循环，结果是 5Hz 的规律闪烁观感——而换成注入式红闪+颤动 uniform 后，反馈精确、无闪烁。

网络参考：

2. CPU/GPU 分工边界：刚体是骨架，shader 是肌肉

核心方法：CPU 只保留「位置、旋转、缩放」这个刚体骨架 + 游戏逻辑判定，一切视觉形变交给 shader。

为什么要这样分：

顶点形变在 GPU 并行执行，数量再多也不占 CPU 帧时间；
CPU 侧代码量骤减——不再有「每帧对每个节点做位置插值」的样板代码；
动画与帧率解耦：GPU 内用时间变量驱动，低帧率设备也不会「动画变慢」；
状态机只负责「语义」（现在是否滑铲/受击/冲刺），渲染层只负责「形状」（输入一个 0~1 的系数）。

具体手法示例（概念级）：

「压扁/拉伸」：以几何体底边为锚点做非均匀缩放——底边贴地，视觉上物体被压到地面，而节点位置完全不用动。
「面片内翻滚」：顶点绕自身中心旋转，替代 CPU 的节点旋转——避免旋转到侧边时露馅成一条线。
「受击颤动」：给顶点加高频噪声位移，替代 CPU 抖动。

分工的收益：一次重构把角色 6 种移动动画从 CPU 形变全部搬进 shader 后，每帧只注入 5~6 个系数，其余全 GPU。

反面案例：受击闪烁最初用「隐藏/显示」实现（CPU 每 0.1s 翻转一次可见性）——反馈有了，但产生了 5Hz 规律闪烁；而且隐藏期间碰撞体还在，逻辑与视觉不同步。这是「用 CPU 表达 GPU 该做的事」的典型反面教材。

网络参考：

3. 闪烁排查方法论

核心方法：闪烁问题先分三根因，再用「频率判定法」快速定位。

三类根因树：

效果在闪烁？
├─ ① shader 内部
│    ├─ 数学不稳定：除零/NaN（如极坐标中心 atan(0,0)）
│    ├─ 高频离散图案：每 0.5s 一块图案经过固定像素 = 规律亮灭
│    └─ 空间高频 × 时间移动：细密条纹+快速流动 = 高频亮度波动
├─ ② CPU 状态联动高频
│    └─ 每帧改节点几何/可见性/透明度（有节奏的周期变化）
└─ ③ 半透明深度排序竞争
     └─ 两个半透明面片深度差过小，排序每帧抖动（见第 4 章）

频率判定法：算「图案经过屏幕固定像素的频率」。某个图案单元每 T 秒经过一个像素点，则频率 = 1/T。超过 1Hz 人眼就会感知为规律闪烁——先用这个公式排除，再深入 shader。

一句话经验：用户说「规律闪烁」——先查 CPU 状态联动（跳跃/受击/滑铲节奏），再查 shader 内部；「持续闪烁」——先查 NaN 与半透明排序。

网络参考：

4. 半透明渲染纪律

核心方法：半透明物体的排序是「世界级」难题，纪律比技巧更重要。

问题本质：半透明物体按深度从远到近排序绘制，但当两个半透明面的深度差小到接近浮点精度时，每帧排序结果会抖动——视觉上就是持续闪烁。

三条纪律：

大面积表面不透明化：地面、墙面这类「超大面积」材质，尽量写成不透明（写深度缓冲）。不透明物体天然解决排序问题，还能让所有贴地小特效稳定画在它上面。
贴地特效抬升离开竞争带：与地面几乎共面的贴花/法阵/警示框，抬高 0.05~0.1 米即可远离排序抖动区——视觉上几乎不可察觉，但排序稳定。
低透明区设 alpha 下限：渐变到接近透明的边缘区域，透明度会与背景反复竞争，给 alpha 一个下限（如不低于 0.15）消除抖动。

设计原则：能用不透明表达的场景元素就不要用半透明——半透明是昂贵的「特权」，留给真正需要叠加的效果（护盾、发光、粒子）。

反面案例：30 米长的半透明地面 vs 脚边 0.1 米的半透明法阵，深度差只有 0.07 米——相机一拉高，地面排序超过法阵，特效「消失」。治本不是调排序，而是把地面变不透明。

网络参考：

5. 顶点形变表达物理

核心方法：用顶点位移「欺骗」出物理感——没有物理引擎，也能表达挤压、拉伸、风压、折叠。

可复用的形变模式（概念级）：

锚点缩放：以物体底边/中心为锚点做非均匀缩放 → 压扁（落地）、拉伸（跳跃）、生长（进场）。
方向感知位移：根据法线朝向与运动方向的夹角偏移顶点 → 迎风面外推、背风面内收（风压护罩的空气堆积感）。
平面折叠立体化：一个 4 顶点的平面，通过重排顶点把中间折出 V 形 → 纸片模型的最小立体化（折纸鸟的翅膀）。
相位驱动摆动：顶点按空间位置取不同相位，形成波浪/扇动/摆动——同一套公式换频率与相位差，就能从「旗帜飘动」变成「鸟拍翅」。
时间衰减冲击：以事件时间点为起点衰减的位移 → 受击颤动、落地尘、冲击波。

共同原则：形变公式里只用「时间 + 顶点固有属性（位置/法线/UV）」——不依赖外部状态，动画天然与刚体运动解耦。

反面案例：想让效果「更立体」而堆叠大量面片——不如在 4 个顶点上做折叠，一个面片就出体积感。

网络参考：

6. 全屏后处理管线

核心方法：全屏后处理 = 一张相机前的大面片 + 一条多效果管线，编排顺序与参数平滑比效果本身更重要。

编排经验：

管线顺序有逻辑：扭曲/溶解（空间变形）→ 景深/运动模糊（深度感知）→ 描边/发光（结构增强）→ 调色/颗粒（风格收尾）→ 闪白（事件反馈）。顺序错了，效果互相污染。
转场无缝的秘密：区域切换时的「溶解消散」，溶解底色要用目标区域的主题色——消散到最后刚好融入新场景，视觉无缝。用固定色做底，切换瞬间会「跳变」。
参数平滑趋近：任何动态参数（模糊强度、调色强度、区域后处理档位）都做指数平滑插值，杜绝硬切——人眼对「跳变」比对「慢」更敏感。
面片跟随视锥：全屏面片挂在相机上，尺寸必须跟随视锥截面（FOV 变化时重算），否则视野外扩时特效面片四周被裁剪。
复用而非新建：新的全屏效果优先作为管线里的一个「环节」，而不是新开一条面片管线——面片多了层级管理是灾难。

反面案例：区域切换硬切调色参数，用户感知为「画面闪了一下」；而把切换做成 0.5~1 秒的溶解+渐变后，转场反而成了亮点。

网络参考：
