与门

以上是7÷2=3.....1和7÷4=1....3
前言：
由于游戏设计的问题(不能表示小数，并且没有显示器)，所以不能解决n÷0报错以及除到小数的问题。所以只能解决被除数÷除数=商....余的形式。同时，因为这个游戏没有时序电路和锁存，所以不能使用串行除法器和串行乘法器，只能使用并行除法器和并行乘法器。
并行除法器的设计原理：
利用减法器连续减，以三位除法器为例。
因为有111÷1的存在(7÷1

除法太难了！我一个没基础的人硬是研究了5天，终于弄出了一个半成品，你们知道我这五天掉了多少头发么！虽然是半成品，计算结果还是准确的。
可以大数除以小数，也可以小数除大数，结果显示商和余数。先来一张初定稿让你们看看有多乱。
解题思路，应该不用再解释吧（错把除数写成了4，实际是3）

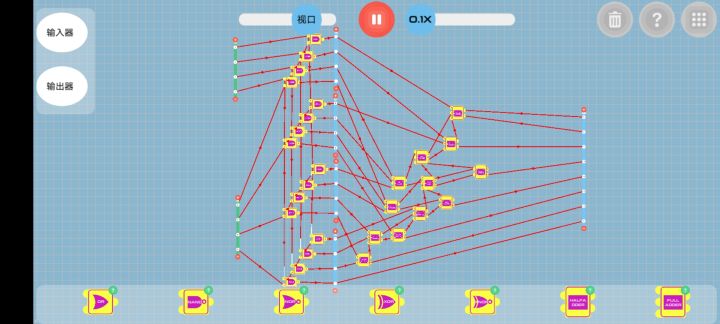

整理版全局图，还是很乱，左上输入端是被除数，左下输入端是除数。右上输出端是商，右下输出端是余数。
第一步和第二步细节
第

乘法器
减法器
一、乘法器讲解：
值得注意的是，与门本身就有乘法的功能
并且与门本身就能计算1位乘法。
因为与门的真值表
00 0→0*0=0
10 0→1*0=0
01 0→0*1=0
11 1→1*1=1
那么我们要怎么解决位数高一些的乘法？
我们先看二进制竖式是怎么计算高位乘法的。
比如一个7*7的二进制竖式：(从左往右1248...)
111
111 *
--------
111 第一组与

乘法比减法简单多了，思路1011*0111=1011+10110+101100+0000000
