支持999到999的四则运算器

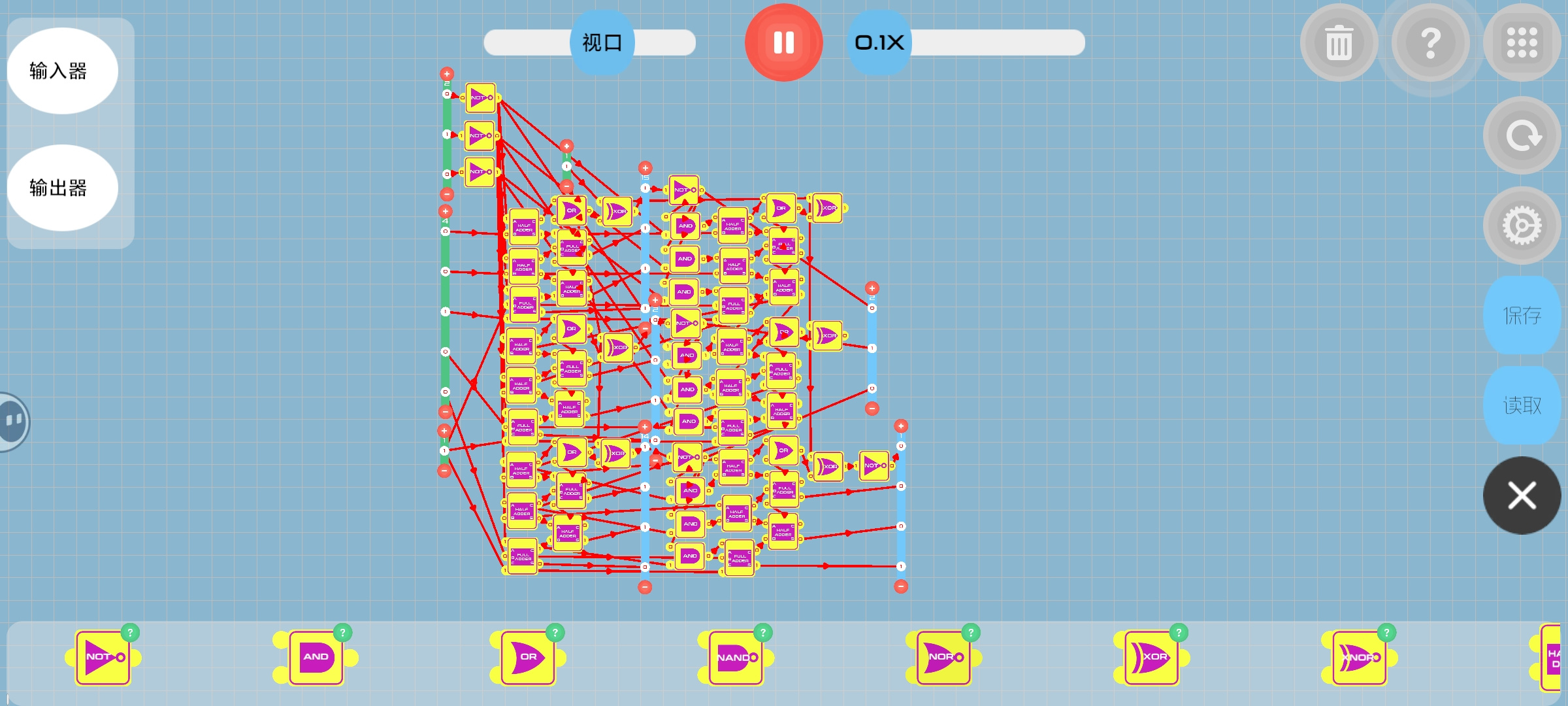

等着,还差乘除法模块,其实他支持4095与4095的四则运算,只不过需要在输入时把10进制转成16进制的bcd码才行(原本只需要输入十进制的bcd码) #逻辑门
:
除法器不会做啊![[表情_委屈]](https://img-tc.tapimg.com/market/images/ebc997fe92ead058d5539173915fa9b8.png)
![[表情_委屈]](https://img-tc.tapimg.com/market/images/ebc997fe92ead058d5539173915fa9b8.png)

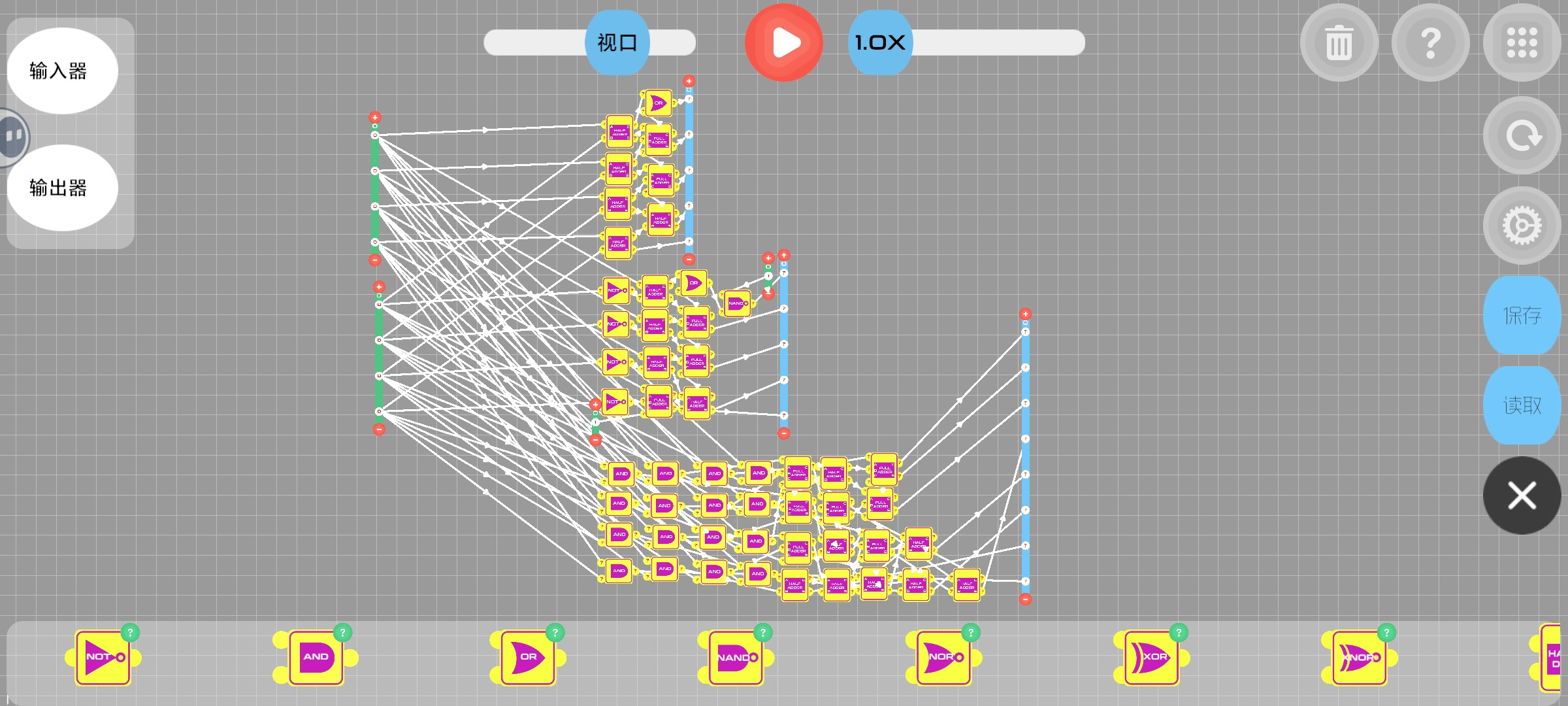

16项4位只读存储器原理(
输入部分:最左边输入器至第一列与门
将输入器的输入转化为and列中唯一的输出为1(输入0000最下面and输出1,输入1010自下而上第11个and输出1),可以从我的二位三位四位存储器中找规律,要自己研究
判断部分:获取第一列输出1的and对应的输入器的数值。(我的想法是当任何一个第一列and输出为0时,该项结果为0,任何and输出为1时,该项与原数相同,总结为and门)所以可以将第一列and的结果与对应输入器的每一项形成and门,方便观看,我这是每项为一列and(如图中间16*4个and门)
输出部分:and堆后门的or阵列和输出器
如果每列and的结果中含有1,则此项输出1。如果每列and的结果中无1,则该项输出0。故此处用or最合适。把每列and的结果用or连接,得出最终值。因为输入器有四位,故有四列and即输出为4位。
写的时候头脑比较混乱有看不懂的可以问我()

:
牛 牛逼
主线过关判定bug反馈

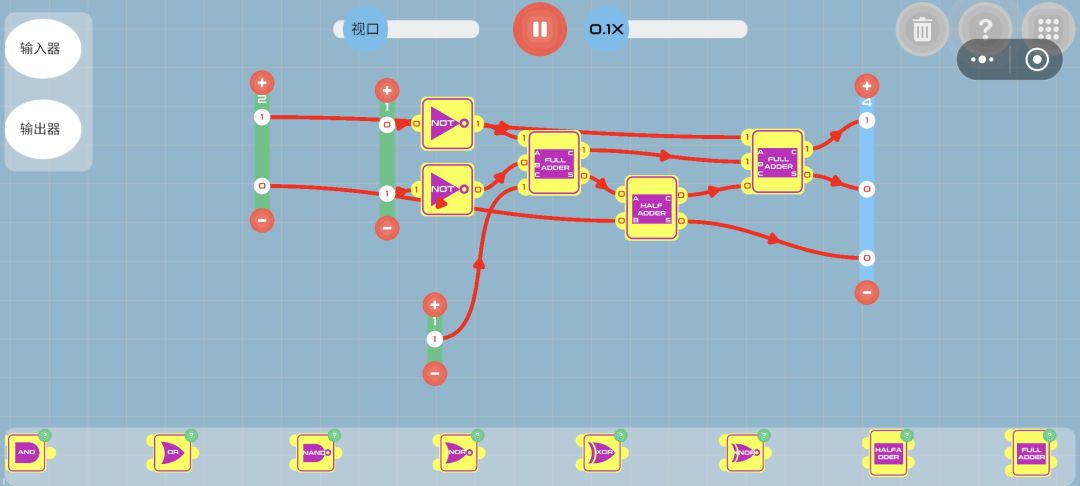

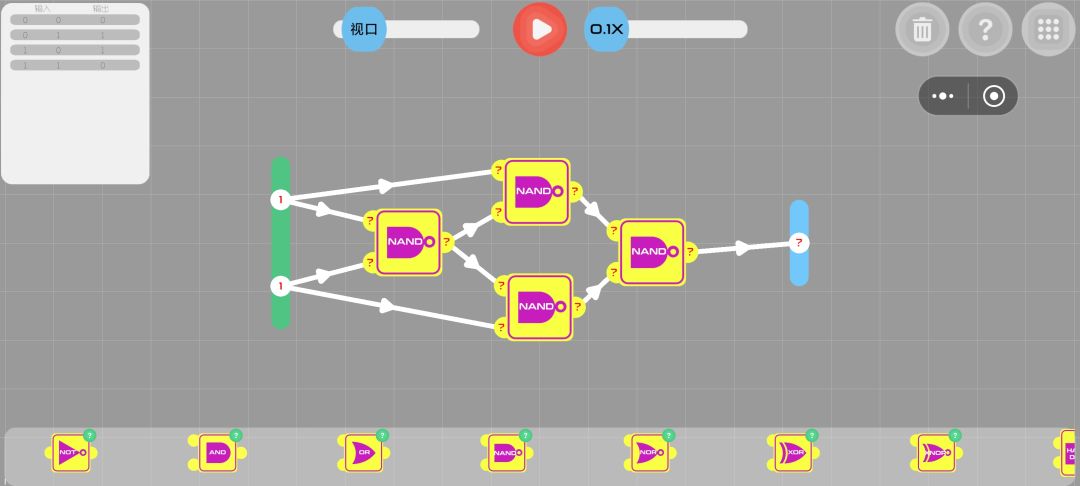

在主线第四章全加器中,自己摆出了符合全加器运算逻辑的电路,但因为解法和标准答案不同,系统不让过关(图P1,P2)

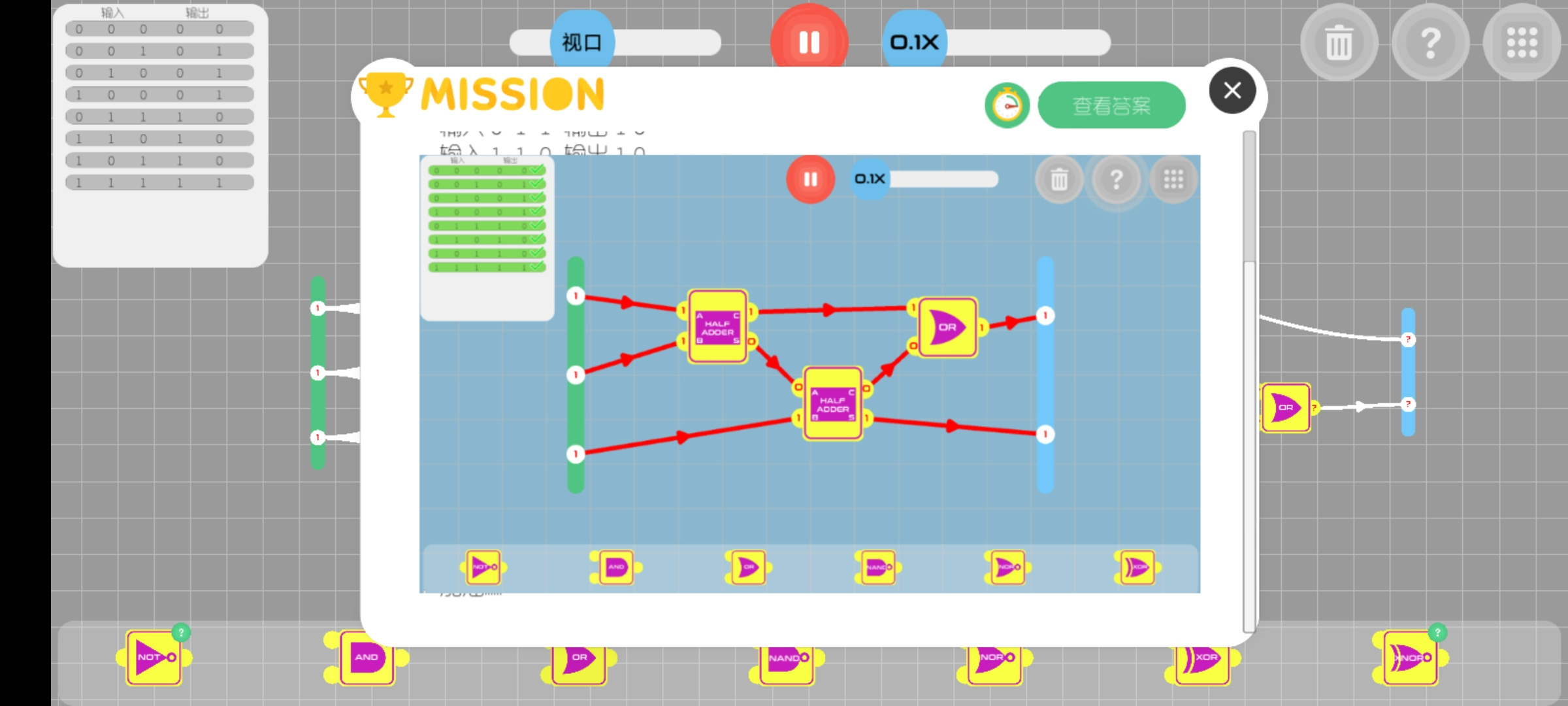

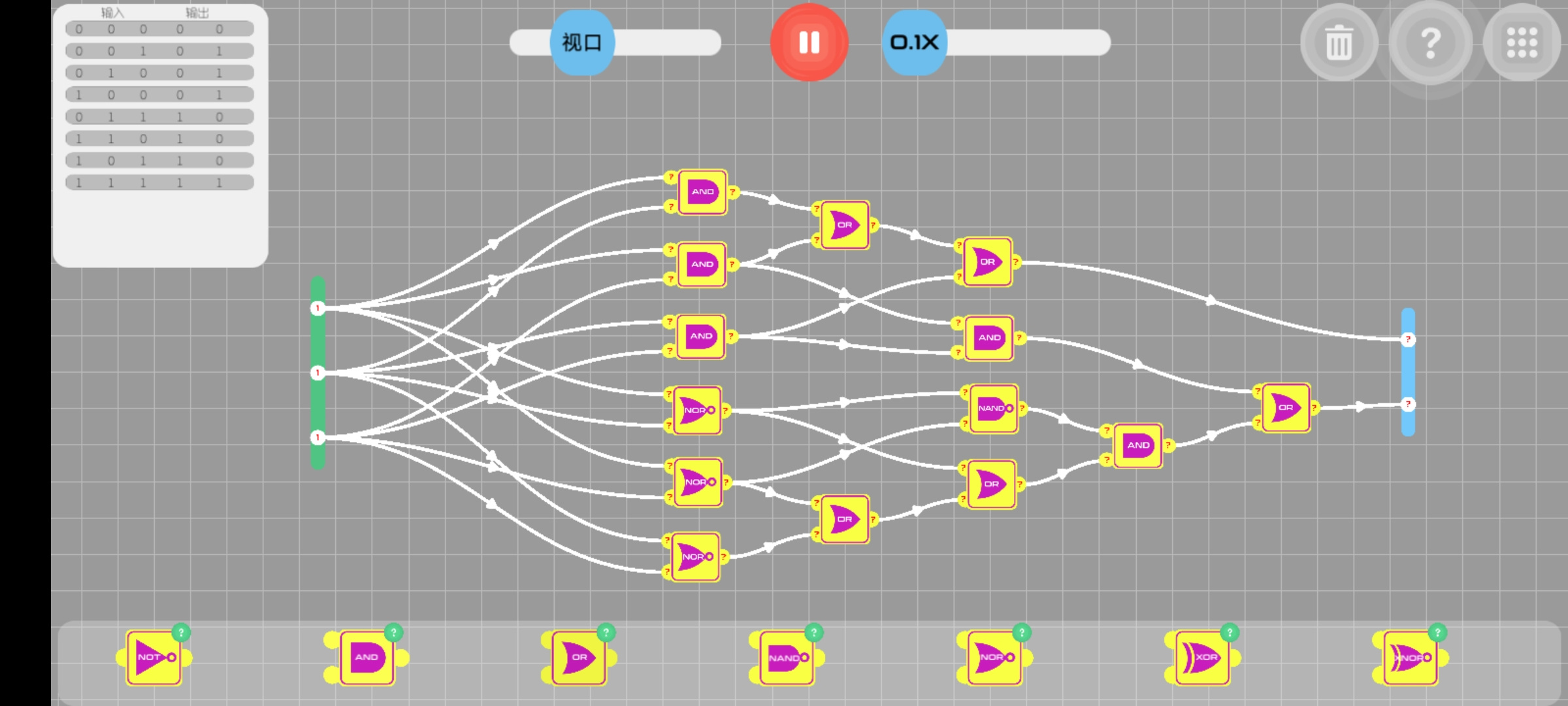

我在沙盒摆出同样电路,输入了8种不同的组合(000,100,010,001,110,101,011,111),得到的输出对应分别是(00,01,01,01,10,10,10,11),完全符合全加器逻辑(图P3~P10)
希望作者能优化全加器过关逻辑,主线里我电路还没开始运行就说我不行,
: 图片
因为你最上边的三个半加器的输出端没连线,所以判定搭建错误。
实际上你那三个半加器的用法和与门等价,所以全换成与门就行了






















图灵也可以带着线动吧,shift加鼠标左键吧逻辑门的输入输出点框进入,然后就可以带着线一起拖动了
