鸡鸣山出现的天文观测仪器科普

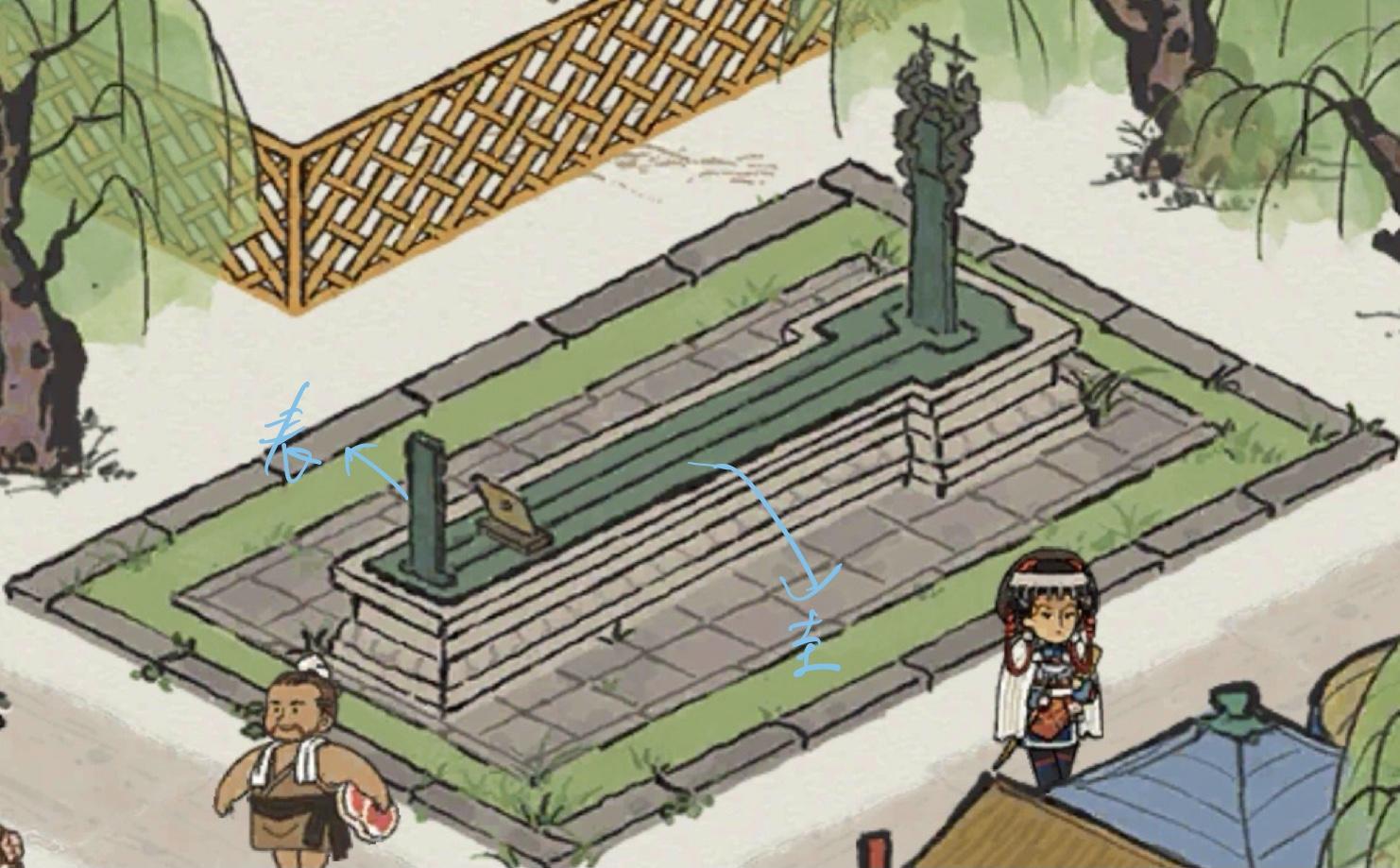

用途：度量日影长度

原理：太阳照表，表影映在圭上，读取圭上刻度以知晓时间。

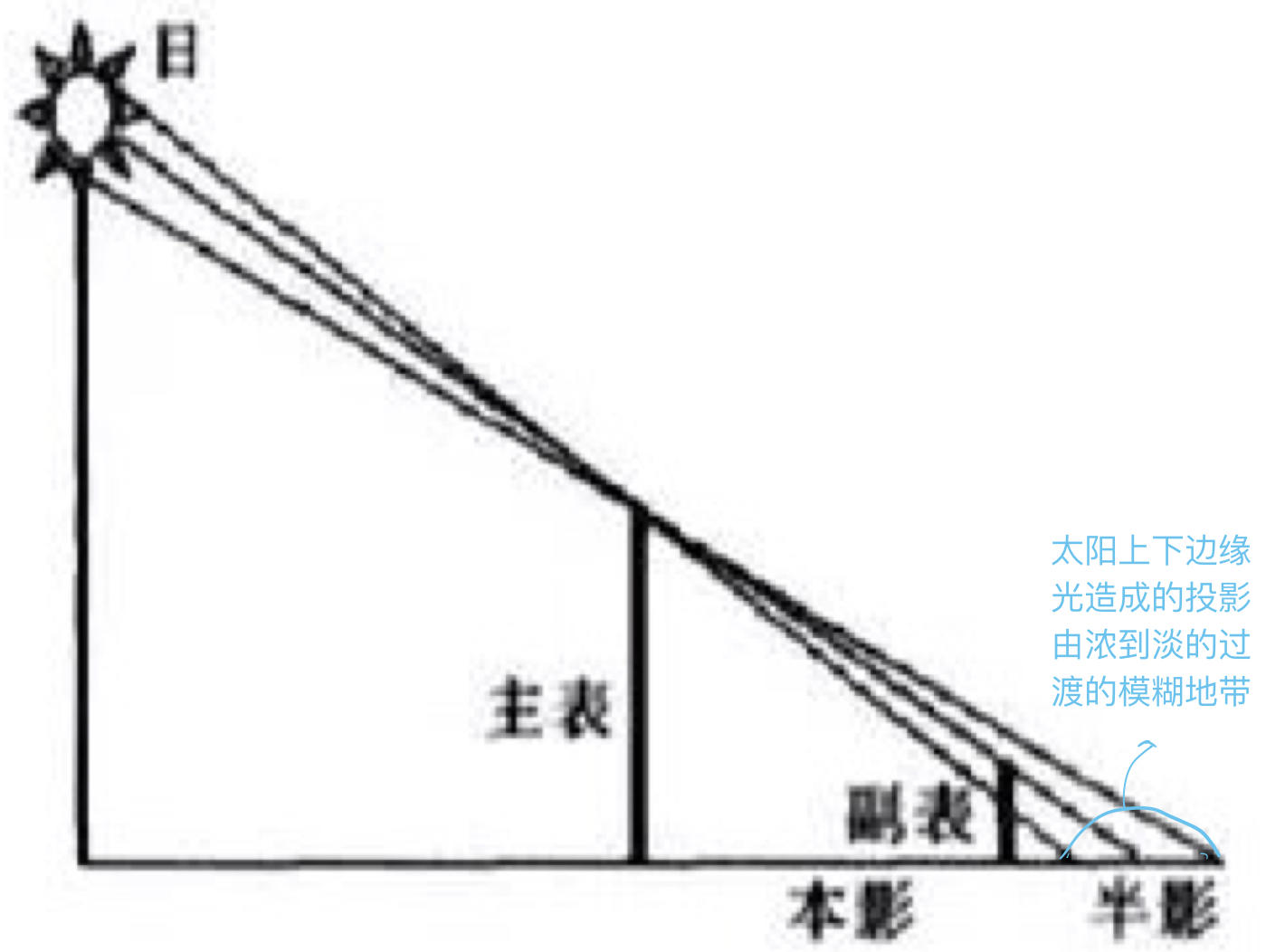

与破图出现的人物相关：由于日光散射，映在圭上的影子会有模糊不清的问题，沈括提出“副表”来增加影子清晰度（用副表测量半影来精确时间）。

设计者：郭守敬（元）

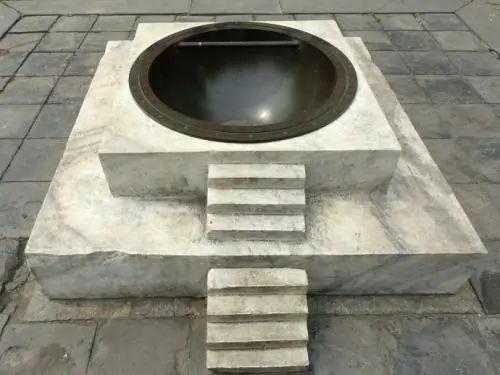

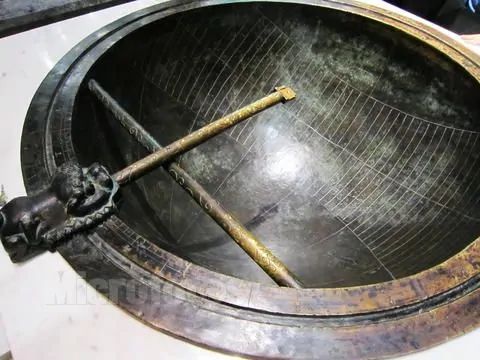

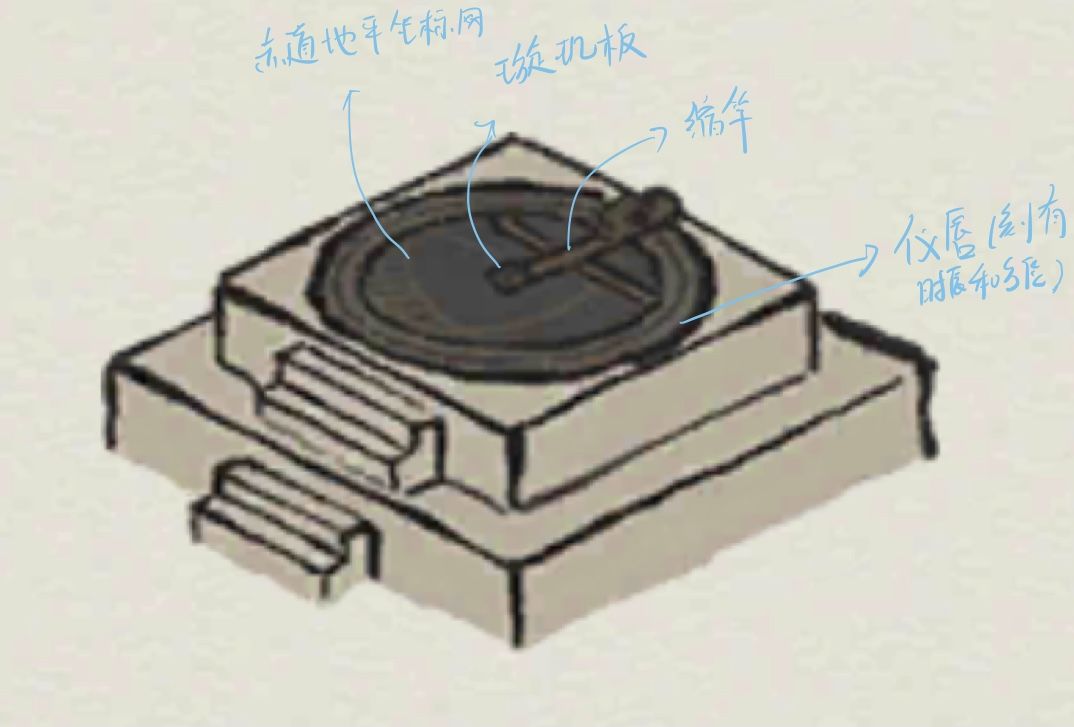

用途：观测太阳位置

原理：仪唇上有水槽，这样可以保证中间这个锅（坐标网）是水平的。璇玑板上有个小孔，转动板子使孔对着太阳，太阳光通过孔在坐标网上成像，然后就可以读取坐标网知道太阳时和季节了。

设计者：郭守敬

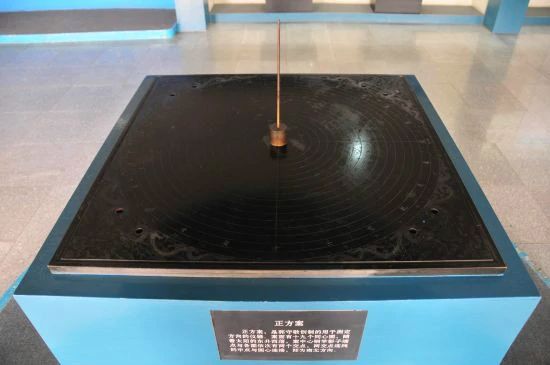

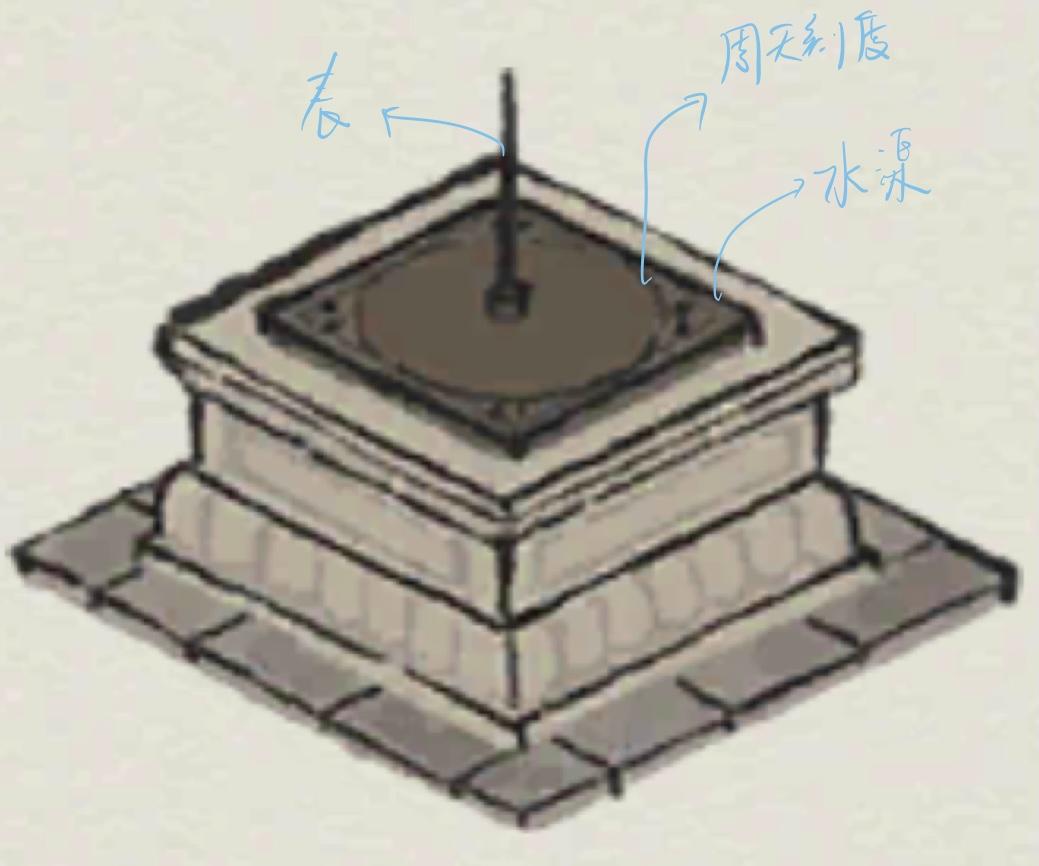

用途：测影定方向

原理：水渠让这块板子保持水平（与仰仪同理），当表影的端点从西侧进入外圆时（上午），在圆周相应位置做一个标记，一直如此做标记，直到表影的端点东移出外圆（下午），然后把这些点连起来，连线就是东西方向，垂直于连线的就是南北方向。因为圆周很多，所以形成的连线很多，相互比较可以得出最佳成果。

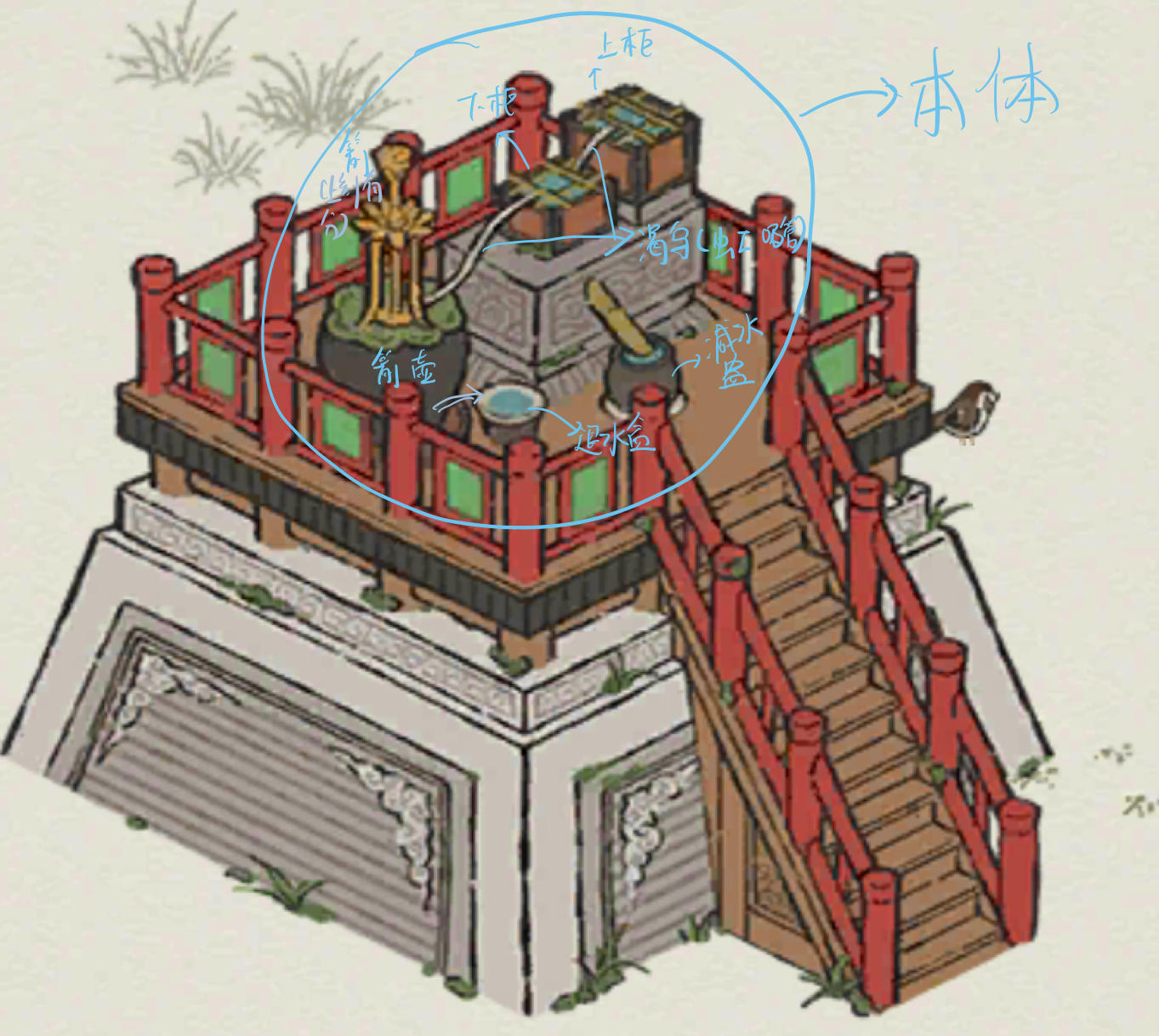

莲花漏（因箭壶的壶盖上有莲花样的装饰物得名）

设计者：燕肃（北宋）

用途：计时（古代虽有日晷计时、以及前述的圭表计时，但这两者限制于气候和夜晚，所以古代最主要的计时仪器，是漏刻。莲花漏就是漏刻发展到顶峰的成果。）

原理：上柜流水到下柜，下柜流水到箭壶，箭壶中的箭因为水面上升而上浮，浮到哪个刻度就指示了哪个时刻。先进之处在于下柜可向减水盎排水，这样就形成了一套漫流系统，避免了泄水速度受内部水位影响造成的水位不稳定问题（设上下两柜也是出于这个目的，不过这不是燕肃首创，东汉时就出现了多级漏）。

与破图中出现的人物相关：沈括创制了熙宁晷漏，比莲花漏更完善精致，计时精度也更高，他的《浮漏仪》（载于《宋史•天文志》）一文中可参详熙宁晷漏的设计原理和制作技术。

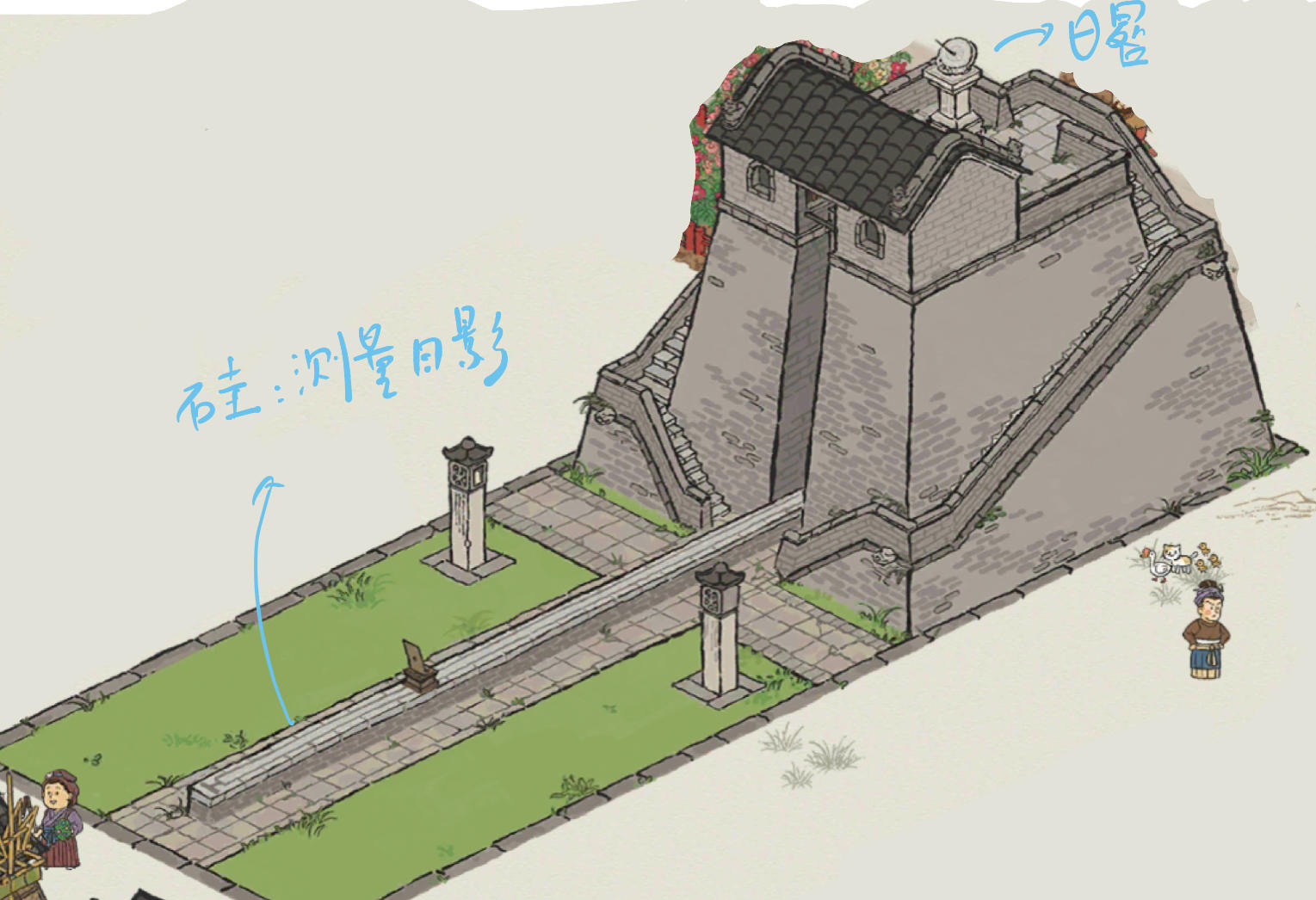

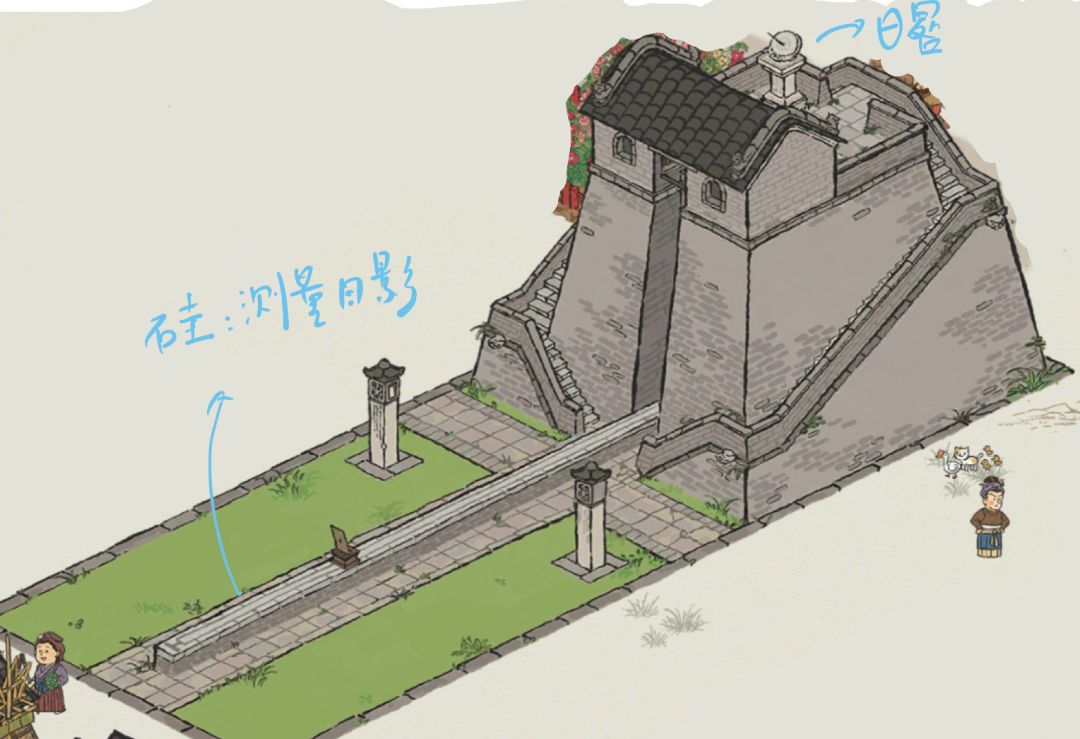

古观星台

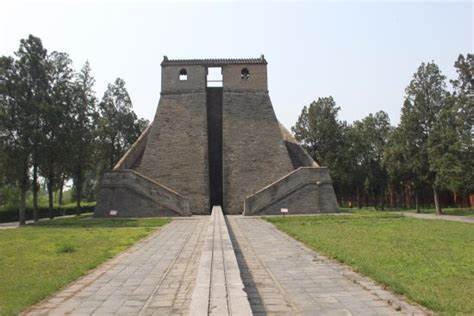

原型：登封观星/象台（河南）

主持建造者：郭守敬

时代：元

集很多天文观测仪器于一身的终极观测boss，图中指出来的只是画出来的部分。

经1975年北京天文台到当地的测定显示，登封观星台的石圭与当地子午线基本吻合，可见当时的侧向水平。（破图要是出郭守敬怕又得是个天咯。）

参考书目：

《宋史•天文志》

《科学史十五讲》江晓原主编

《中国科学技术史稿》杜石然等编著

以及网络

（文后bb：因为和我专业八竿子打着了一条边所以去查了，但是由于只打着了一条边，所以可能有错误，还望指正）
