纸娃娃骨骼链换装系统 - 技术文档（详细版，包括代码）

系统概述

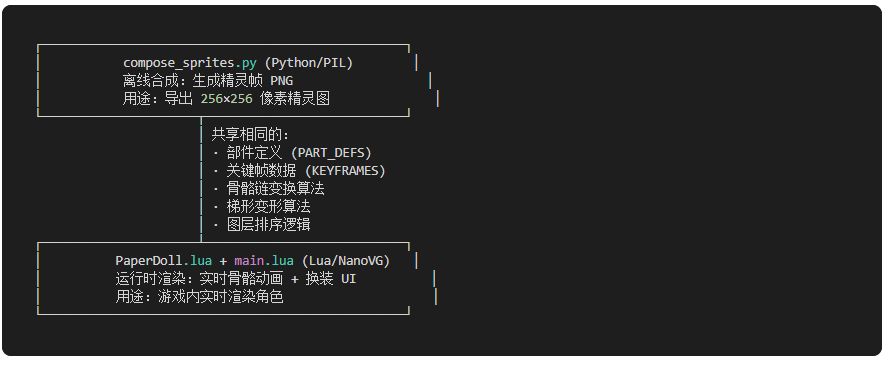

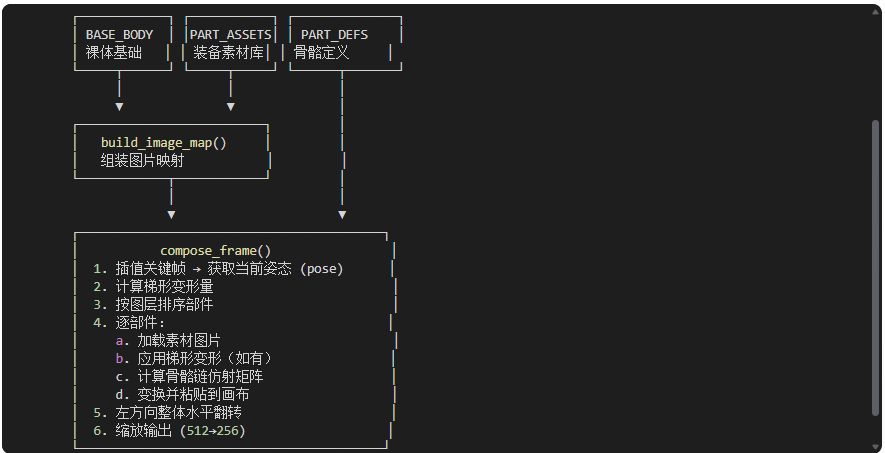

架构全景

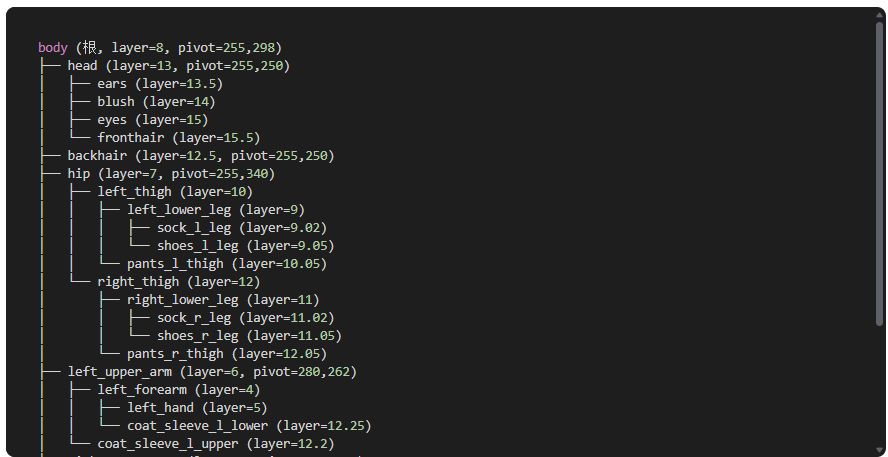

骨骼定义与部件体系

骨骼链变换原理

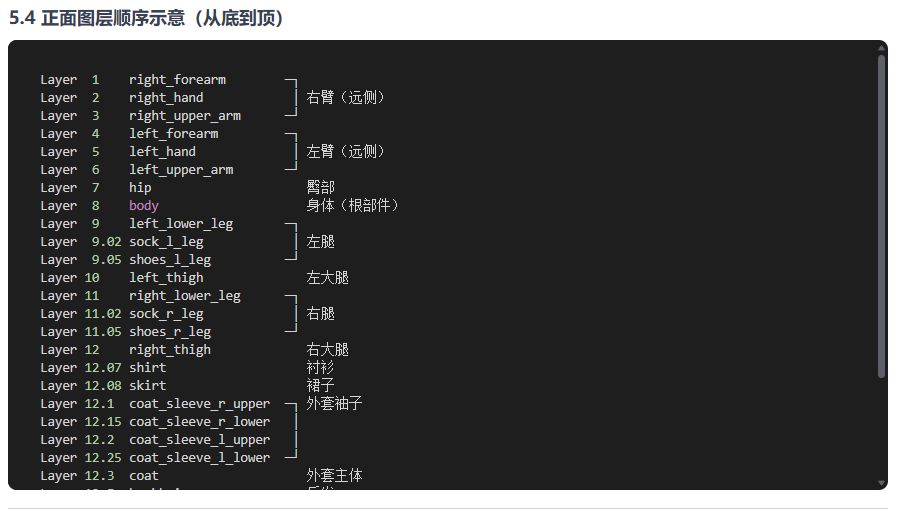

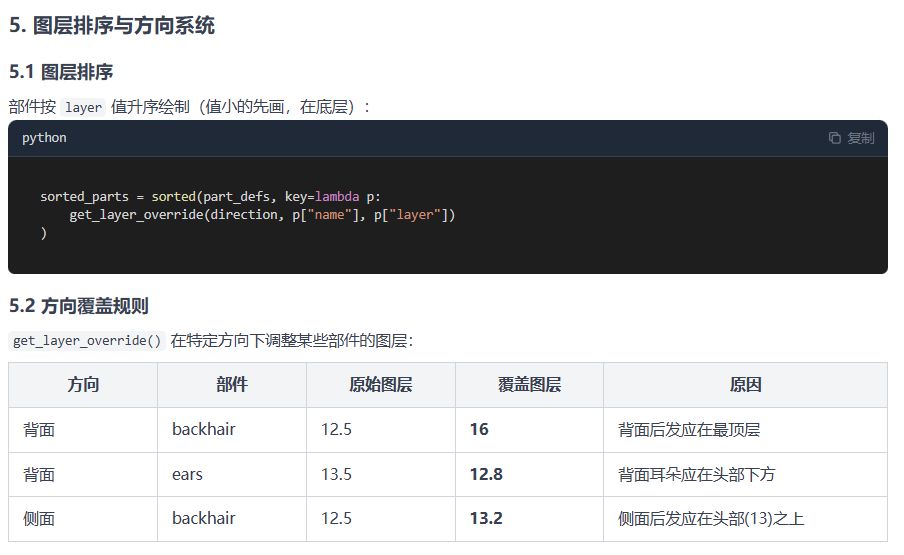

图层排序与方向系统

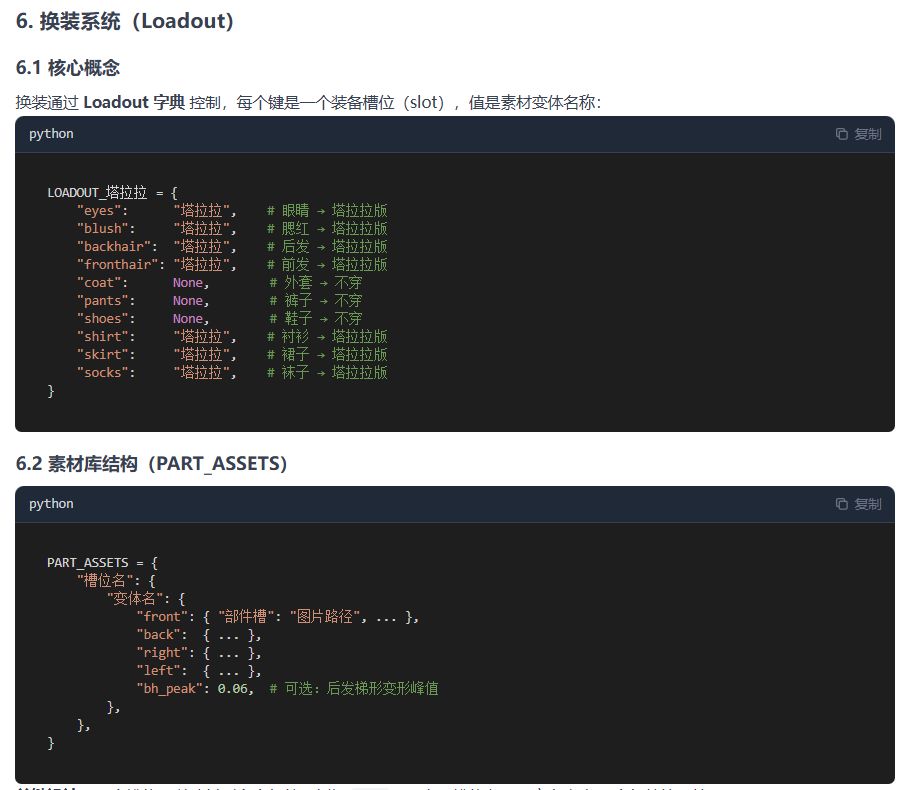

换装系统（Loadout）

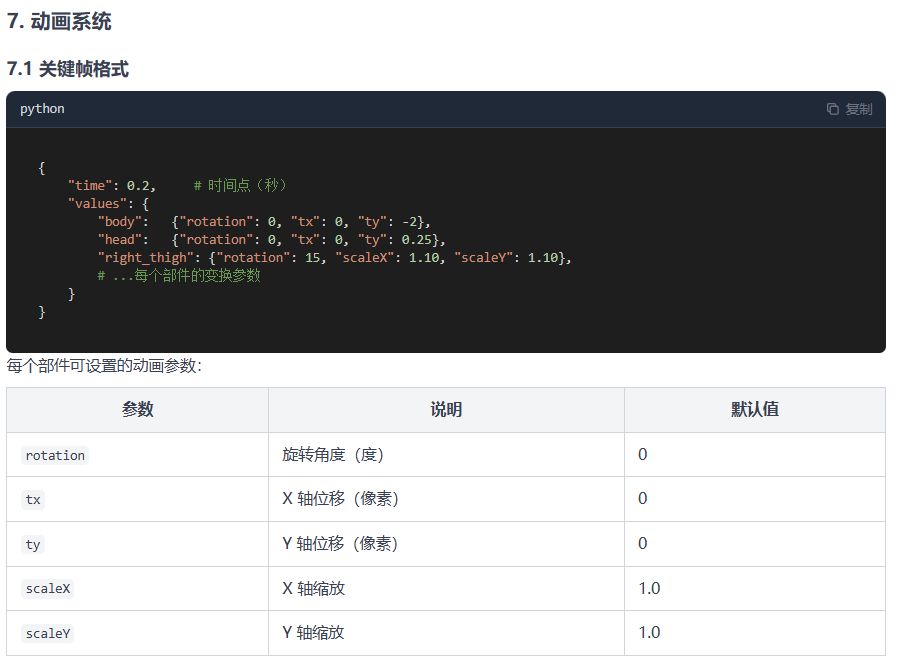

动画系统

梯形变形（Trapezoid Deformation）

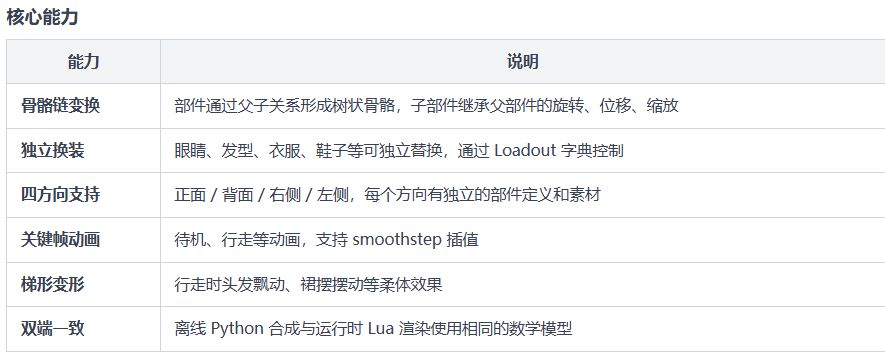

1. 系统概述是什么纸娃娃骨骼链系统是一套 2D 骨骼动画 + 换装 的完整方案，类似 Live2D 或 Spine 的简化版本。角色由多个独立部件（头、身体、四肢、头发、衣物等）组成，每个部件有独立的图层、旋转中心（pivot）和父子关系（骨骼链），通过关键帧动画驱动产生流畅的角色动作。

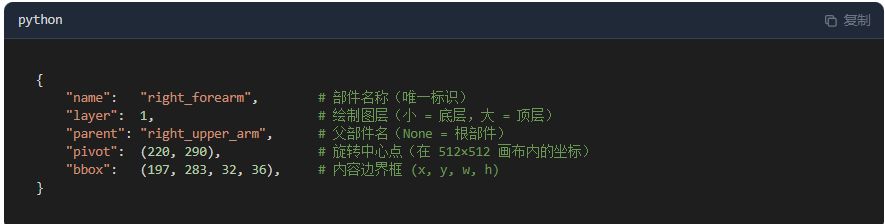

每个部件包含以下属性：

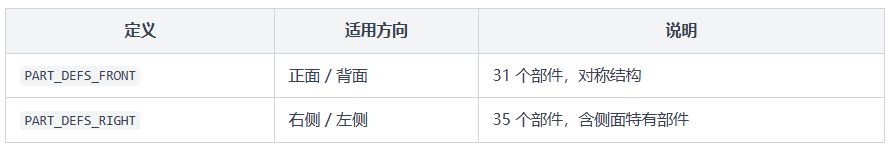

系统维护两套独立的部件定义：

侧面特有部件：

coat_side_back — 外套侧面后片

coat_side_front — 外套侧面前片

coat_side_deco — 外套侧面装饰

backhair_top — 后发顶部（侧面可见的上层后发）

fronthair_bottom — 前发底面（侧面可见，渲染在头部之下）

左方向处理：复用 PART_DEFS_RIGHT，合成时整体水平翻转（flipH = True）。

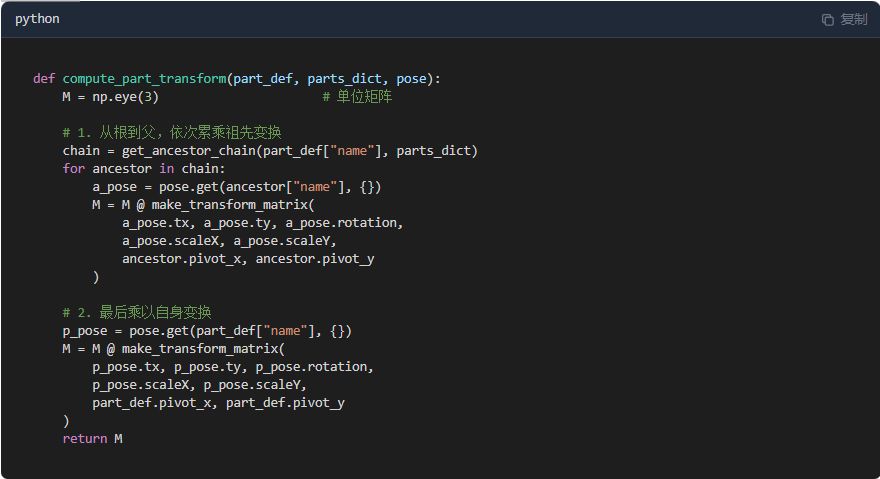

子部件的最终变换 = 所有祖先的变换依次累积：M_final = M_root × M_parent × ... × M_self

代码实现：

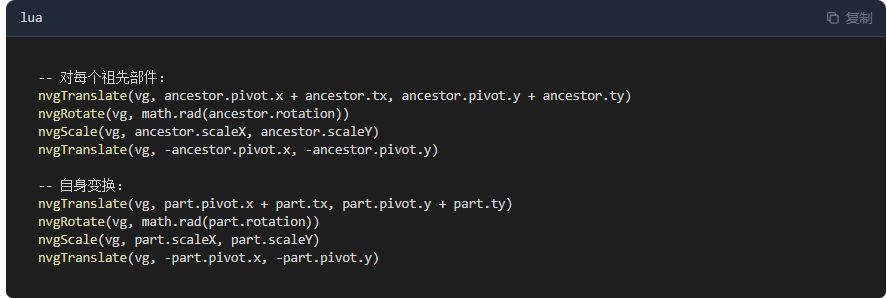

Lua 运行时通过 NanoVG 的变换栈实现相同效果：

这与矩阵乘法 T(p+t) × R × S × T(-p) 数学上完全等价。

8.1 概述梯形变形是一种柔体模拟效果，用于让头发、裙摆、外套下摆等在行走时产生自然的飘动感。与骨骼旋转不同，它作用于部件内部像素，改变形状而非整体位置。

原理：对 bbox 区域内的每一行做不同的水平缩放。顶部保持不变，底部缩放最大。
