一、视角的本质

什么是等轴测

人站在高处斜着往下看地面，地面上的方格子不再是正方形，而变成了菱形。这就是等轴测的视觉本质。

俯视（正上方看下去）：         等轴测（斜上方看下去）：

  ┌──┬──┬──┐                      ◇

  ├──┼──┼──┤                    ◇   ◇

  ├──┼──┼──┤                  ◇   ◇   ◇

  └──┴──┴──┘                    ◇   ◇

                                  ◇

正方形网格经过旋转 + 压缩，变成了菱形网格。

为什么是 2:1

业界最通用的等轴测比例是菱形宽:高 = 2:1。

        ╱╲         宽 = 2 单位

       ╱  ╲        高 = 1 单位

      ╱    ╲

     ╱      ╲

    ╲      ╱

     ╲    ╱

      ╲  ╱

       ╲╱

为什么选 2:1：

比例 视觉效果 问题

1:1 正菱形，像扑克牌方块♦ 太陡，像从很低的角度看

2:1 最经典，视野开阔 无

3:1 非常扁，接近俯视 建筑太矮，缺乏立体感

2:1 对应的理论观察角度约为 30°（从水平线往上抬 30° 的仰角去看），但在像素游戏中不需要精确角度，只需要记住"宽是高的两倍"这一条规则。

投影公式

这是整个系统的数学基石。假设每个格子宽 W、高 H（W = 2H）：

网格坐标 (col, row) → 屏幕坐标 (sx, sy)

sx = (col - row) × W/2

sy = (col + row) × H/2

逆变换（屏幕坐标反推网格坐标）：

col = (sx / (W/2) + sy / (H/2)) × 0.5

row = (sy / (H/2) - sx / (W/2)) × 0.5

直觉理解：

col 增大 → 屏幕往右下走

row 增大 → 屏幕往左下走

col 和 row 同时增大 → 纯粹往屏幕下方走

col 增大 row 减小 → 纯粹往屏幕右方走

二、地图的制作原理

层级结构

等轴测地图不是一张大图片，而是由多层数据叠加而成：

┌─────────────────────────────┐

│  第四层：UI / HUD           │  ← 固定在屏幕上，不随地图滚动

├─────────────────────────────┤

│  第三层：角色 / NPC          │  ← 按 Y 坐标排序（遮挡关系）

├─────────────────────────────┤

│  第二层：建筑 / 障碍物       │  ← 有高度的物体

├─────────────────────────────┤

│  第一层：地面瓦片            │  ← 最底层，铺满整个地图

└─────────────────────────────┘

地面层：瓦片铺设

地面是一个二维数组，每个格子存一个类型编号：

tileType[row][col] = GRASS / ROAD / WATER / PLAZA / ...

渲染时遍历可见范围内的格子，根据类型选择对应的菱形贴图：

对于每个可见格子 (col, row)：

    1. 用投影公式算出屏幕坐标 (sx, sy)

    2. 查表得到瓦片类型 → 选择贴图

    3. 在 (sx, sy) 处绘制菱形贴图

关键优化：只绘制屏幕可见区域。一张 281×242 的地图有 6.8 万格子，全部遍历太慢。通过相机位置和缩放级别，反算出可见的 col/row 范围，只遍历这个子集。

道路系统：参数化定义

道路不是逐格手工填充，而是用参数化线段定义：

一条道路 = {

    方向:   水平 或 垂直,

    中心线: 第几行/列,

    起止:   从第几格到第几格,

    宽度:   占几格,

}

示例：一条宽 5 格的水平主干道

       中心线 coord = 50

  ──────────────────────────

  │  row 48  │░░░░░░░░░░│    ← coord - 2

  │  row 49  │░░░░░░░░░░│

  │  row 50  │░░░░░░░░░░│    ← 中心

  │  row 51  │░░░░░░░░░░│

  │  row 52  │░░░░░░░░░░│    ← coord + 2

  ──────────────────────────

             from → to

判断某格是否是道路：

for 每条道路 do

    half = floor(宽度 / 2)

    if 水平道路 then

        if row 在 [coord-half, coord+half] 且 col 在 [from, to] then

            → 是道路

    else -- 垂直道路

        if col 在 [coord-half, coord+half] 且 row 在 [from, to] then

            → 是道路

这种方式用十几条数据就能定义整个城市的路网，比逐格填充高效几个数量级。

区域系统：矩形标记

建筑、广场、水域等用矩形区域定义：

一个区域 = {

    左上角: (col1, row1),

    右下角: (col2, row2),

    类型:   建筑 / 广场 / 水域,

    名称:   "xxx",

}

查询某格属于什么区域：

function getTileInfo(col, row)

    -- 优先判断道路（道路覆盖在区域之上）

    for 每条道路 do

        if 在道路范围内 then return "道路", 可走

    end

    -- 再判断区域

    for 每个区域 do

        if col 在 [x1, x2] 且 row 在 [y1, y2] then

            return 区域类型, 是否可走

        end

    end

    -- 默认是草地

    return "草地", 可走

end

通行性

每种瓦片类型有固定的通行规则：

类型 可通行 说明

草地 是 默认地面

道路 是 主要行走路线

广场 是 开阔区域

建筑 否 角色绕行

水域 否 不可踏入

城门 是 出入口

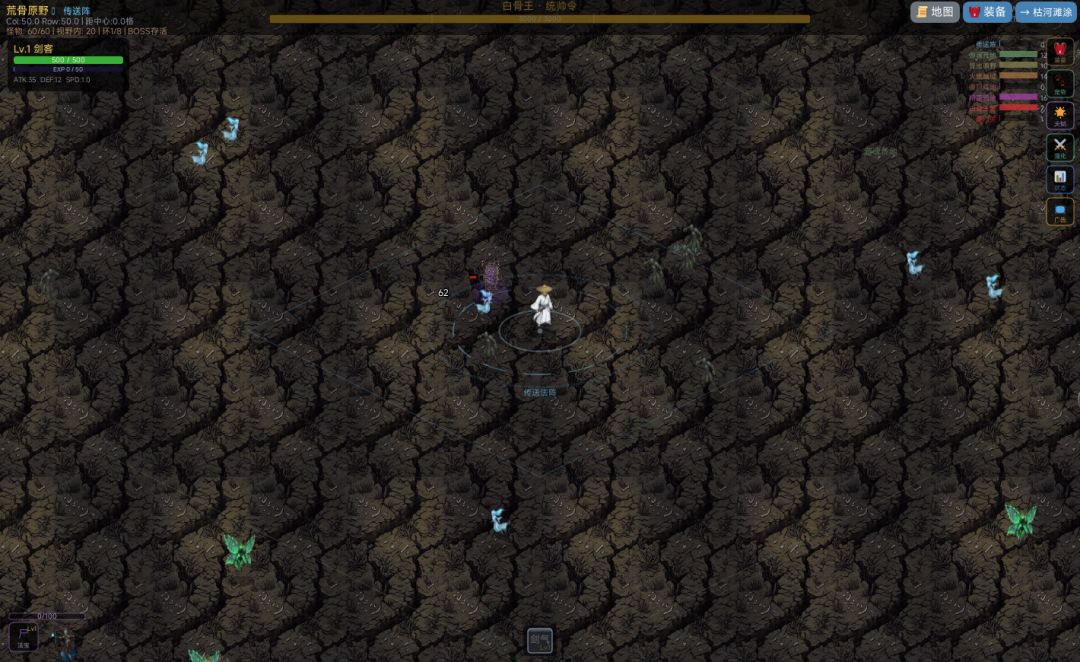

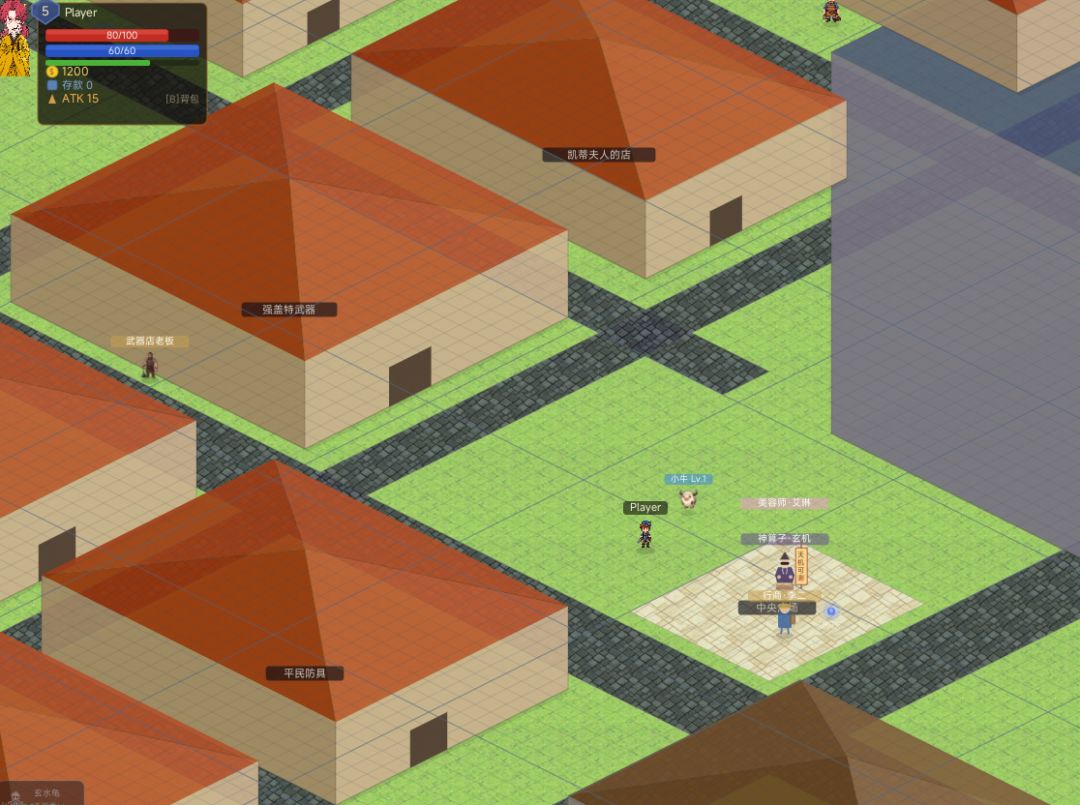

三、建筑的制作原理

等轴测建筑的核心思想：在菱形底面上向上"挤出"墙壁，再盖上屋顶。虽然整个画面是纯平面绘制，但通过几何技巧模拟出立体感。

步骤一：确定地面菱形

建筑占据一个矩形区域 (col1,row1) 到 (col2,row2)，投影到屏幕后是一个菱形：

                 顶点 (col1,row1)

                    ◇

                  ╱    ╲

       左点    ╱        ╲   右点

   (col1,row2+1)        (col2+1,row1)

                ╲        ╱

                  ╲    ╱

                    ◇

              底点 (col2+1,row2+1)

4 个角的屏幕坐标用投影公式算出。

步骤二：向上挤出墙壁

将地面菱形的 4 个顶点各向屏幕 Y 方向上移 wallHeight 像素，得到顶面 4 点：

        顶面 (上移 wallH)

            ◇ ─ ─ ─ ─ ─ ◇

          ╱ │           ╱ │

        ╱   │         ╱   │

      ◇     │       ◇     │    ← 只画可见的两个面

        ╲   │         ╲   │       (左墙面 + 右墙面)

          ╲ │           ╲ │

            ◇ ─ ─ ─ ─ ─ ◇

        地面菱形

等轴测视角下，只能看到建筑的两个侧面：

左墙面（西南面）：顶点连线为 左点→底点→底点上方→左点上方

右墙面（东南面）：顶点连线为 底点→右点→右点上方→底点上方

北面和西面被自身遮挡，不需要画。

步骤三：光影区分

两个可见面用不同明度区分，制造光照感：

光源假设在右上方：

  左墙面（背光）：基色 - 35 明度    较暗

  右墙面（受光）：基色 + 8 明度     较亮

假设墙壁基色 RGB = (190, 170, 140)

左墙: (155, 135, 105)   ← 减 35，阴影面

右墙: (198, 178, 148)   ← 加 8，受光面

仅这一步就能让平面绘制产生很强的立体感。

步骤四：添加屋顶

两种常见屋顶形态：

尖顶（四棱锥）：

              尖顶点

                △

              ╱ │ ╲

            ╱   │   ╲

          ╱     │     ╲

     左上 ╱─────│─────╲ 右上

          ╲     │     ╱

            ╲   │   ╱

              ╲ │ ╱

               底上

  尖顶点 = 顶面中心再上移 peakHeight

  4 个三角面，分别用不同深浅的屋顶色

平顶：

     顶面直接画一个填充菱形

         ◇

       ╱    ╲

     ◇      ◇

       ╲    ╱

         ◇

步骤五：装饰细节

在墙面上叠加细节增加真实感：

砖缝线：

  沿墙面水平方向画几条等距细线

  颜色比墙面暗 20-30，半透明

  模拟石砖或木板纹理

门：

  右墙面底部中央画一个深色矩形

  宽度约占墙面 16%，高度约占墙高 45%

窗户（可选）：

  墙面上方画小矩形，浅色描边

步骤六：阴影

在地面菱形偏移 (3, 3) 像素处画一个半透明黑色菱形，模拟地面投影：

  真实菱形位置

      ◇

    ╱    ╲         ◇ ← 阴影 (偏移3px, 黑色半透明)

  ◇      ◇      ╱    ╲

    ╲    ╱     ◇      ◇

      ◇          ╲    ╱

                   ◇

先画阴影，再画建筑本体，阴影就自然出现在建筑边缘。

建筑配色体系

不同功能的建筑用不同色系区分：

建筑类型 墙面色调 屋顶色调 屋顶形态

城堡/官方 灰蓝石 深蓝 平顶

商店 暖砂岩 红瓦 尖顶

民居 木色 红棕 尖顶

宗教 白石 铜绿 尖顶

竞技/军事 砂石 灰褐 平顶

公共服务 浅石 棕瓦 尖顶

这样玩家不看文字标注，光凭颜色就能大致分辨建筑功能。

四、绘制顺序（遮挡关系）

等轴测最关键的问题：谁画在谁前面？

规则很简单：先画远的，后画近的。"远近"的判断标准是 col + row 的值（即屏幕 Y 方向）：

绘制顺序（从远到近）：

  row=0, col=0  ← 最先画（最远，屏幕最上方）

  row=0, col=1

  row=1, col=0

  row=1, col=1

  ...

  row=N, col=M  ← 最后画（最近，屏幕最下方）

画面叠加效果：

      远处建筑 (先画)

          ┊

    近处角色 (后画，覆盖在建筑下半部分之上)

          ┊

    最近的树 (最后画，覆盖角色)

对于建筑和角色混合的场景，统一按 col + row（或直接用屏幕 Y 坐标）排序后依次绘制，自然就形成了正确的前后遮挡。

五、完整渲染流水线

每一帧：

1. 清屏（填充背景色）

         │

2. 计算可见网格范围（根据相机位置和缩放）

         │

3. 绘制地面层

   │  遍历可见格子，逐行逐列

   │  根据类型铺菱形贴图（草地/道路/广场/水面）

         │

4. 收集所有需要绘制的立体物体

   │  建筑、角色、NPC、树木……

   │  按 (col + row) 或屏幕 Y 排序

         │

5. 按排序顺序依次绘制

   │  先画阴影 → 墙壁（暗面+亮面）→ 屋顶 → 装饰

         │

6. 绘制 UI 层（固定在屏幕上，不随地图移动）

总结

概念 核心原理

视角 正交网格旋转 45° + Y 轴压缩 50%，菱形宽高比 2:1

投影 sx = (col-row)×W/2，sy = (col+row)×H/2，及其逆变换

地图 多层叠加：地面瓦片 + 道路参数化线段 + 区域矩形标记

建筑 地面菱形 → 向上挤出墙壁 → 光影分

面 → 加屋顶 → 加装饰

遮挡 按 col + row 从小到大绘制，后画覆盖先画

交互 屏幕坐标逆投影回网格坐标，判断通行性后移动角色

这套体系从 90 年代的《暗黑破坏神》《仙境传说》到现在的独立游戏一直在用，原理完全相同，区别只在于美术精度和优化手段。
