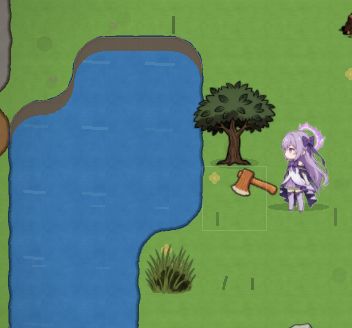

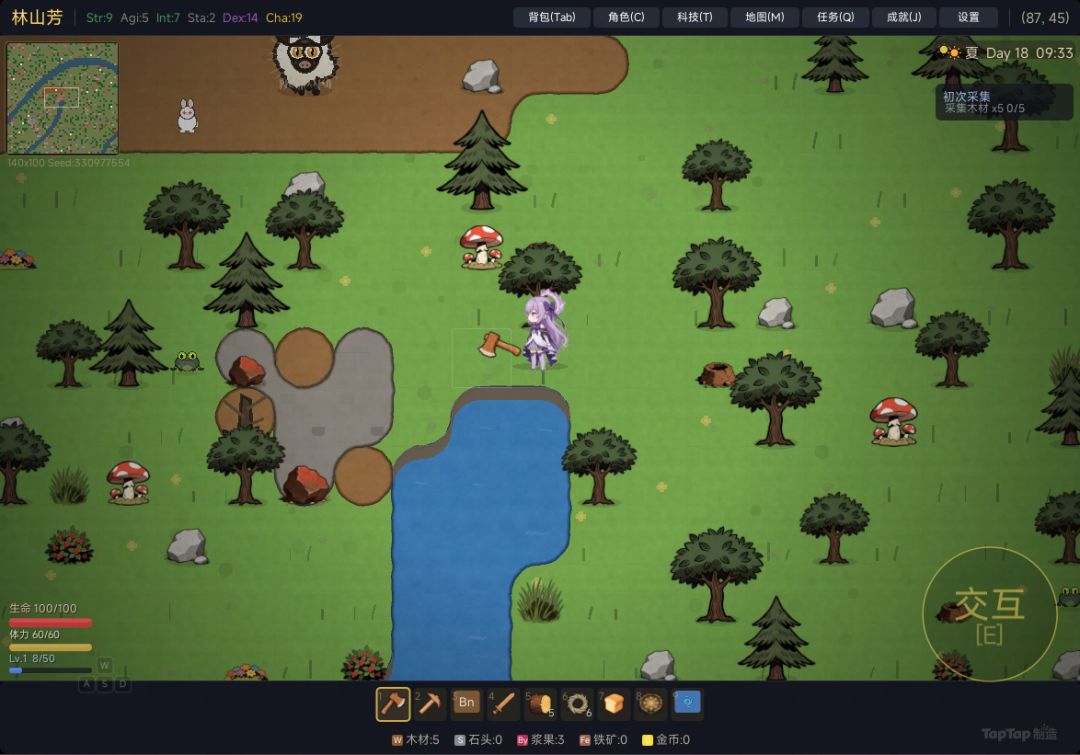

效果预览：
直接干货（摸索该功能耗资2W积分）：
一、系统概述
本项目采用 双网格（Dual-Grid）瓦片系统 实现地形过渡渲染。整套工具链由三部分组成：组件文件作用生成器scripts/dualgrid_tileset_gen.pyPython 程序化生成 128x128 瓦片图渲染器scripts/DualGridTilemap.luaLua 运行时双网格渲染调参面板scripts/TilesetGenPanel.lua游戏内实时调参 UI支持 4 种地形：草地 (grass)、泥土 (dirt)、石路 (stone)、水面 (water)，每种地形生成 16 张过渡瓦片（4-bit bitmask 编码所有角落组合）。
二、核心原理：双网格 (Dual-Grid)
基于 Jess::Codes 的双网格方案：
数据格（存储地形类型） 渲染格（偏移半格，采样 4 角）
- 数据格 (Data Grid)：world.map[y][x] 存储地形类型（1=草地, 2=泥土, 3=石路, 4=水面）
- 渲染格 (Render Grid)：偏移半格，每个渲染格采样左上 (TL)、右上 (TR)、左下 (BL)、右下 (BR) 四角的地形类型
- Bitmask 编码：4 个角各占 1 bit，组合成 0~15 的索引，查表取对应过渡瓦片
三、生成管线（Pipeline）
每张瓦片依次经过以下处理阶段，每个阶段可独立开关：
SDF 蒙版 → 域扭曲 → 高斯模糊 → 边缘描边 → 纹理合成 → RGB 膨胀
步骤 1：SDF 蒙版
生成根据 4-bit 编码（BL=bit0, BR=bit1, TL=bit2, TR=bit3）确定每个角是否填充，使用不同的 SDF（有向距离场）原语生成形状蒙版：
步骤 2：域扭曲 (Domain Warp)
用 Perlin 噪声偏移蒙版的采样坐标，使边缘产生有机的不规则感：
- 每张瓦片的扭曲强度随机 ±30%，避免 16 张瓦片看起来雷同
- 每张瓦片使用 tile_idx * 100 作为噪声偏移，确保各瓦片扭曲不同
步骤 3：高斯模糊
对域扭曲后的蒙版施加高斯模糊，柔化残余锯齿。默认半径 1.0 像素。
步骤 4：边缘描边
在蒙版边界生成手绘风格描边，分内外两层：
- 内描边：紧贴蒙版内侧，2px 硬线 + smoothstep 衰减，使用深色（如深棕 (58,38,18)）
- 外描边：蒙版外侧细线，使用较浅色调（如浅棕 (78,52,28)）
距离计算使用欧氏距离变换（EDT）实现亚像素精度，同时叠加 Perlin 噪声微调描边宽度，产生自然的粗细变化。
索引 0（全空）和 15（全满）无真实边界，跳过描边。
步骤 5：纹理合成
为每种地形程序化生成纹理——三层分形噪声叠加着色（大尺度色调 60% + 中尺度细节 25% + 小尺度颗粒 15%），再通过蒙版与描边层 alpha 混合合成最终瓦片。描边区域的 alpha 取蒙版和描边层的较大值，防止描边被蒙版边缘的半透明削弱。
步骤 6：RGB 膨胀
将 alpha=0 的透明像素的 RGB 填充为最近可见邻居的颜色（8 轮迭代膨胀）。这一步解决 GPU 双线性采样时透明区域黑色 RGB 导致的暗边问题。
四、地形配置
每种地形有独立的颜色配置：
五、运行时渲染策略
渲染分 4 层，从下到上叠加：
关键设计决策
- 草地为万能基底：所有过渡瓦片都是"目标地形 vs 草地"，非草地之间的交界用额外的跨地形瓦片集处理
- 优先级叠加：低优先级地形先画，高优先级后画自然覆盖
- 悬崖使用弧线带：用上弧线与下移后弧线围成的月牙形区域绘制，而非整体偏移陆地形状，避免阶梯伪影
性能优化
- 只渲染摄像机可见范围内的瓦片（视锥裁剪）
- 每边扩展 0.5px 消除瓦片间亚像素间隙
- 图片句柄缓存，只加载一次
- 热加载：检测刷新标记 → 收集旧句柄 → 下帧删除并重新加载
六、输出产物结构
每种地形生成以下文件：
assets/tileset_generated/
├── .refresh_marker ← 时间戳标记，触发游戏热加载
├── grass/
│ ├── tile_00.png ~ tile_15.png 16 张 128×128 过渡瓦片
│ ├── grass_texture.png 程序化纹理
│ ├── preview_4x4.png 4×4 总览图
│ └── stages/ 中间阶段图（tile_05 为代表）
│ ├── 1_mask.png SDF 蒙版
│ ├── 2_warp.png 域扭曲后
│ ├── 3_blur.png 高斯模糊后
│ ├── 4_outline.png 描边层
│ └── 5_final.png 最终合成
├── dirt/ 同上结构
├── stone/ 同上结构
└── water/ 同上结构
源图 128×128，运行时显示缩放到 64×64 设计像素。
七、调参迭代闭环
游戏内面板调整参数
│
▼
保存 tilegen_config.json
│
▼
执行 /generate-tileset 命令（运行 Python 脚本）
│
▼
生成新瓦片 → 写入 .refresh_marker
│
▼
游戏自动检测标记 → 删除旧图片句柄 → 加载新瓦片
│
▼
地图实时刷新（无需重启）
单次迭代周期约 30 秒。面板提供的控制维度：
配置文件格式
配置保存在 tilegen_config.json，包含三个顶级字段：
- terrain：目标地形名（grass / dirt / stone / water）
- params：管线参数（扭曲、模糊、描边、颜色等）
- stages：阶段开关（warp / blur / outline，布尔值）
八、文件依赖关系
tilegen_config.json ──→ dualgrid_tileset_gen.py ──→ assets/tileset_generated/
│
▼
DualGridTilemap.lua ◄── 运行时加载
│
▼
GameScene.lua (调用渲染)
│
TilesetGenPanel.lua ◄── DevPanel.lua (嵌入调参面板)
│
└──→ 保存 tilegen_config.json → 触发生成 → .refresh_marker → 热加载
九、总结
本瓦片集系统的核心设计选择：
- 纯程序化生成 — 不依赖美术资源，所有瓦片由 SDF + Perlin 噪声 + 描边管线生成
- 双网格过渡 — 16 种过渡状态覆盖所有角落组合，接缝自然
- 多层渲染 — 草地基底 + 按优先级叠加的过渡层 + 跨地形过渡 + 悬崖效果
- 实时调参闭环 — 游戏内面板修改参数 → 一键生成 → 自动热加载，迭代周期约 30 秒
- 抗锯齿处理 — SDF smoothstep 柔边 + 高斯模糊 + RGB 膨胀防暗边瓦片集制作方案
Markdown源文件，可copy直接喂给塔啦啦：
瓦片集制作方案
一、系统架构
本项目采用 双网格（Dual-Grid） 瓦片过渡方案，整套工具链由三个环节组成：
| 环节 | 职责 |
|------|------|
| 程序化生成器 (Python) | 通过 SDF + 噪声管线批量生成 128×128 瓦片图 |
| 运行时渲染器 (Lua) | 双网格采样 + 多层叠加渲染到屏幕 |
| 游戏内调参面板 | 滑块/拾色器实时调整参数，一键重新生成并热加载 |
支持 4 种地形：草地、泥土、石路、水面。每种地形生成 16 张过渡瓦片（4-bit bitmask 穷举所有角落组合）。
二、核心原理：双网格
基于 Jess::Codes 的双网格方法，将地图数据与渲染解耦：
数据格：存储地形类型，每个格子只有一种地形
渲染格：相对数据格偏移半格，每个渲染格采样四角（TL、TR、BL、BR）的地形类型
Bitmask 查表：4 个角各占 1 bit，组合成 0~15 的索引，直接映射到对应的过渡瓦片

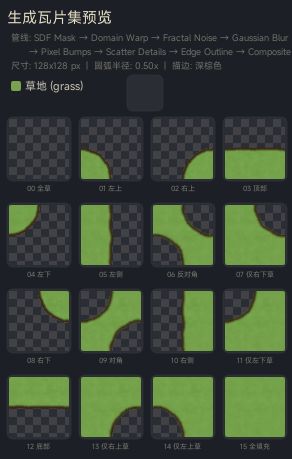

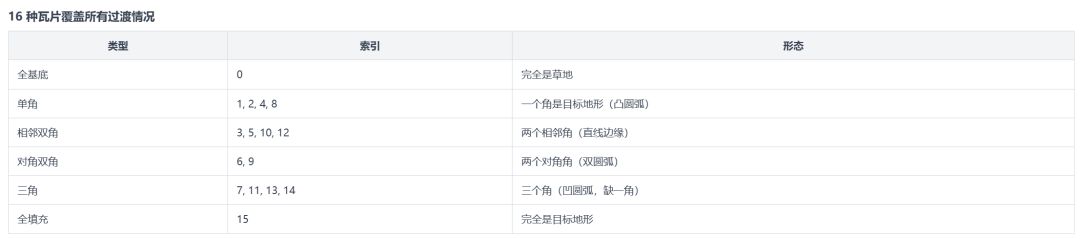

16 种瓦片覆盖所有过渡情况
tile_00 — 全基底（0000）
- 填充角：无（BL=0, BR=0, TL=0, TR=0）
- SDF 类型：无（直接返回全透明蒙版）
- 视觉效果：整张瓦片完全透明（alpha=0），露出底层的草地基底纹理
- 用途：数据格四角全是草地时使用，渲染时实际被第 1 层草地基底覆盖，此瓦片不产生任何叠加
tile_01 — 左下单角（0001）
- 填充角：BL（bit0=1）
- SDF 类型：凸圆弧，圆心在左下角 (0, size)，半径 r
- SDF 公式：sdf = sqrt((x-0)² + (y-size)²) - r，sdf < 0 为填充区
- 视觉效果：从左下角延伸出一个四分之一圆形的目标地形区域。弧线从瓦片左边中点沿凸弧弯向瓦片底边中点，弧线外侧为草地，内侧（靠近角落处）为目标地形
- 边界形状：向右上方凸出的圆弧，覆盖左下角约 π/4 扇形区域
tile_02 — 右下单角（0010）
- 填充角：BR（bit1=1）
- SDF 类型：凸圆弧，圆心在右下角 (size, size)，半径 r
- SDF 公式：sdf = sqrt((x-size)² + (y-size)²) - r
- 视觉效果：从右下角延伸出四分之一圆形目标地形。弧线从瓦片底边中点沿凸弧弯向瓦片右边中点
- 边界形状：向左上方凸出的圆弧，覆盖右下角约 π/4 扇形区域
tile_03 — 底部双角（0011）
- 填充角：BL+BR（bit0=1, bit1=1），相邻组合
- SDF 类型：水平直线，位于 y = size - r（即瓦片纵向中点）
- SDF 公式：sdf = (size - r) - y，y > size-r 时 sdf < 0（填充）
- 视觉效果：瓦片下半部分完全填充目标地形，上半部分为草地，分界线为一条水平直线
- 设计理由：如果用两个凸圆弧取并集，中间会出现"掐腰"凹陷，因此相邻双角改用直线确保边缘平直
tile_04 — 左上单角（0100）
- 填充角：TL（bit2=1）
- SDF 类型：凸圆弧，圆心在左上角 (0, 0)，半径 r
- SDF 公式：sdf = sqrt((x-0)² + (y-0)²) - r
- 视觉效果：从左上角延伸出四分之一圆形目标地形。弧线从瓦片顶边中点沿凸弧弯向瓦片左边中点
- 边界形状：向右下方凸出的圆弧，覆盖左上角约 π/4 扇形区域
tile_05 — 左侧双角（0101）
- 填充角：TL+BL（bit2=1, bit0=1），相邻组合
- SDF 类型：垂直直线，位于 x = r（即瓦片横向中点）
- SDF 公式：sdf = x - r，x < r 时 sdf < 0（填充）
- 视觉效果：瓦片左半部分完全填充目标地形，右半部分为草地，分界线为一条垂直直线
tile_06 — 左上+右下对角（0110）
- 填充角：TL+BR（bit2=1, bit1=1），对角组合
- SDF 类型：全填充后对空白角做圆形布尔减法。空白角为 TR=(size,0) 和 BL=(0,size)，各以半径 r 画圆扣除
- SDF 公式：cut_sdf = max(r - dist_to_TR, r - dist_to_BL)，cut_sdf > 0 表示被扣除（透明）
- 视觉效果：瓦片上出现两块分离的目标地形——左上角和右下角各有一个凸圆弧区域，中间被草地隔开，形成对角分布的"双岛"图案
- 几何特征：两个凸弧在瓦片中心附近几乎相切（因为 r = size/2，两圆心距离 = size×√2 ≈ 1.41×size，两圆半径之和 = size，所以有间隙）
tile_07 — 缺右上角（0111）
- 填充角：TL+BL+BR（bit2=1, bit0=1, bit1=1），缺 TR
- SDF 类型：凹圆弧，圆心在缺失角 TR=(size, 0)，半径 r
- SDF 公式：sdf = r - sqrt((x-size)² + (y-0)²)，sdf > 0 表示在凹槽内（透明）
- 视觉效果：瓦片大部分被目标地形填充，仅右上角有一个内凹的四分之一圆形缺口露出草地。弧线从瓦片顶边中点沿凹弧弯向瓦片右边中点
- 与单角的对称关系：tile_07 与 tile_08（右上单角）互为"正反形"——tile_08 在右上角填充凸弧，tile_07 则在右上角挖出同样大小的凹弧
tile_08 — 右上单角（1000）
- 填充角：TR（bit3=1）
- SDF 类型：凸圆弧，圆心在右上角 (size, 0)，半径 r
- SDF 公式：sdf = sqrt((x-size)² + (y-0)²) - r
- 视觉效果：从右上角延伸出四分之一圆形目标地形。弧线从瓦片右边中点沿凸弧弯向瓦片顶边中点
- 边界形状：向左下方凸出的圆弧，覆盖右上角约 π/4 扇形区域
tile_09 — 右上+左下对角（1001）
- 填充角：TR+BL（bit3=1, bit0=1），对角组合
- SDF 类型：全填充后对空白角做圆形布尔减法。空白角为 TL=(0,0) 和 BR=(size,size)，各以半径 r 画圆扣除
- SDF 公式：cut_sdf = max(r - dist_to_TL, r - dist_to_BR)
- 视觉效果：右上角和左下角各有一个凸圆弧区域，中间被草地隔开，形成另一条对角线方向的"双岛"图案
- 与 tile_06 的关系：两者互为镜像——tile_06 是 TL+BR 对角，tile_09 是 TR+BL 对角，旋转 90° 可互相变换
tile_10 — 右侧双角（1010）
- 填充角：TR+BR（bit3=1, bit1=1），相邻组合
- SDF 类型：垂直直线，位于 x = size - r（即瓦片横向中点）
- SDF 公式：sdf = (size - r) - x，x > size-r 时 sdf < 0（填充）
- 视觉效果：瓦片右半部分完全填充目标地形，左半部分为草地，分界线为一条垂直直线
tile_11 — 缺左上角（1011）
- 填充角：TR+BL+BR（bit3=1, bit0=1, bit1=1），缺 TL
- SDF 类型：凹圆弧，圆心在缺失角 TL=(0, 0)，半径 r
- SDF 公式：sdf = r - sqrt((x-0)² + (y-0)²)
- 视觉效果：瓦片大部分被目标地形填充，仅左上角有一个内凹的四分之一圆形缺口露出草地。弧线从瓦片左边中点沿凹弧弯向瓦片顶边中点
- 与单角的对称关系：tile_11 与 tile_04（左上单角）互为正反形
tile_12 — 顶部双角（1100）
- 填充角：TL+TR（bit2=1, bit3=1），相邻组合
- SDF 类型：水平直线，位于 y = r（即瓦片纵向中点）
- SDF 公式：sdf = y - r，y < r 时 sdf < 0（填充）
- 视觉效果：瓦片上半部分完全填充目标地形，下半部分为草地，分界线为一条水平直线
tile_13 — 缺右下角（1101）
- 填充角：TL+TR+BL（bit2=1, bit3=1, bit0=1），缺 BR
- SDF 类型：凹圆弧，圆心在缺失角 BR=(size, size)，半径 r
- SDF 公式：sdf = r - sqrt((x-size)² + (y-size)²)
- 视觉效果：瓦片大部分被目标地形填充，仅右下角有一个内凹的四分之一圆形缺口露出草地。弧线从瓦片右边中点沿凹弧弯向瓦片底边中点
- 与单角的对称关系：tile_13 与 tile_02（右下单角）互为正反形
tile_14 — 缺左下角（1110）
- 填充角：TL+TR+BR（bit2=1, bit3=1, bit1=1），缺 BL
- SDF 类型：凹圆弧，圆心在缺失角 BL=(0, size)，半径 r
- SDF 公式：sdf = r - sqrt((x-0)² + (y-size)²)
- 视觉效果：瓦片大部分被目标地形填充，仅左下角有一个内凹的四分之一圆形缺口露出草地。弧线从瓦片底边中点沿凹弧弯向瓦片左边中点
- 与单角的对称关系：tile_14 与 tile_01（左下单角）互为正反形
tile_15 — 全填充（1111）
- 填充角：全部（BL=1, BR=1, TL=1, TR=1）
- SDF 类型：无（直接填充全部像素为 alpha=255）
- 视觉效果：整张瓦片完全填充目标地形纹理，无过渡边界，无描边
- 用途：数据格四角全是同一目标地形时使用，呈现纯粹的地形表面
Bitmask 映射
由于生成器和渲染器的 bit 排列不同（生成器 BL/BR/TL/TR，渲染器 TL/TR/BL/BR），中间通过一张 16 项映射表转换。
三、生成管线（6 步 Pipeline）
每张瓦片依次经过以下处理阶段，每个阶段可独立开关：
SDF 蒙版 → 域扭曲 → 高斯模糊 → 边缘描边 → 纹理合成 → RGB 膨胀
步骤 1：SDF 蒙版
根据 4-bit 编码，用有向距离场（Signed Distance Field）生成形状蒙版。按填充角数选择不同 SDF 原语：

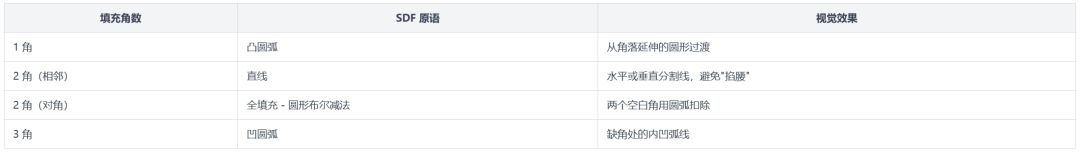

| 填充角数 | SDF 原语 | 视觉效果 |
|---------|---------|---------|
| 1 角 | 凸圆弧 | 从角落延伸的圆形过渡 |
| 2 角（相邻） | 直线 | 水平或垂直分割线，避免"掐腰" |
| 2 角（对角） | 全填充 - 圆形布尔减法 | 两个空白角用圆弧扣除 |
| 3 角 | 凹圆弧 | 缺角处的内凹弧线 |
边缘使用 smoothstep 产生约 5% 瓦片宽度的柔和过渡带，避免硬边锯齿。
步骤 2：域扭曲 (Domain Warp)
用 Perlin 噪声偏移蒙版采样坐标，使边缘产生有机的不规则感。关键设计：
每张瓦片的扭曲强度在基础值上随机浮动 ±30%，避免 16 张瓦片雷同
每张瓦片使用不同的噪声偏移量，确保各自独立

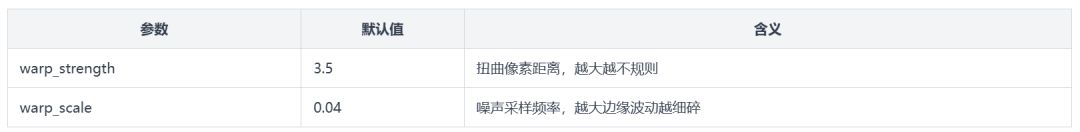

| 参数 | 默认值 | 含义 |
|------|-------|------|
| warpstrength | 3.5 | 扭曲像素距离，越大越不规则 |
| warpscale | 0.04 | 噪声采样频率，越大边缘波动越细碎 |
步骤 3：高斯模糊
对域扭曲后的蒙版施加高斯模糊，柔化残余锯齿。默认半径 1.0 像素。
步骤 4：边缘描边
在蒙版边界生成手绘风格描边，分内外两层：
内描边：紧贴蒙版内侧，约 2px 硬线条 + smoothstep 衰减，使用深色调（如深棕色）
外描边：蒙版外侧的细辅助线，使用较浅色调
距离计算使用欧氏距离变换（EDT）实现亚像素精度，同时叠加 Perlin 噪声微调描边宽度，产生自然的粗细变化。
索引 0（全空）和 15（全满）无真实边界，跳过描边。

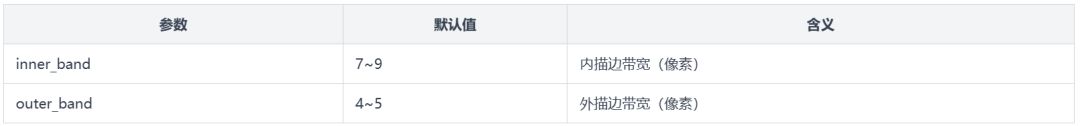

| 参数 | 默认值 | 含义 |
|------|-------|------|
| innerband | 7~9 | 内描边带宽（像素） |
| outerband | 4~5 | 外描边带宽（像素） |
步骤 5：纹理合成
为每种地形程序化生成纹理——三层分形噪声叠加着色（大尺度色调 60% + 中尺度细节 25% + 小尺度颗粒 15%），再通过蒙版与描边层 alpha 混合合成最终瓦片。
描边区域的 alpha 取蒙版和描边层的较大值，防止描边被蒙版边缘的半透明削弱。
步骤 6：RGB 膨胀
将 alpha=0 的透明像素的 RGB 填充为最近可见邻居的颜色（8 轮迭代膨胀）。这一步解决 GPU 双线性采样时透明区域黑色 RGB 导致的暗边问题。

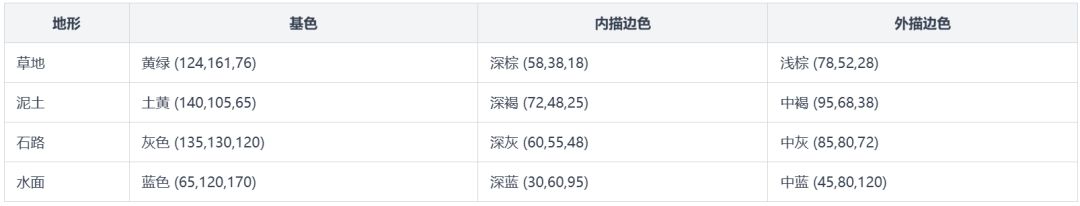

四、地形配色方案
每种地形有 3 组颜色可独立配置：
| 地形 | 基色 | 内描边色 | 外描边色 |
|------|------|---------|---------|
| 草地 | 黄绿 (124,161,76) | 深棕 (58,38,18) | 浅棕 (78,52,28) |
| 泥土 | 土黄 (140,105,65) | 深褐 (72,48,25) | 中褐 (95,68,38) |
| 石路 | 灰色 (135,130,120) | 深灰 (60,55,48) | 中灰 (85,80,72) |
| 水面 | 蓝色 (65,120,170) | 深蓝 (30,60,95) | 中蓝 (45,80,120) |
所有颜色通过配置文件或游戏内拾色器修改，支持 #RRGGBB
格式输入。
五、运行时渲染策略

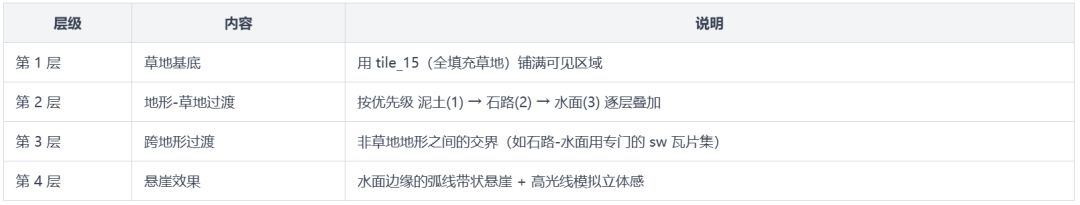

渲染分 4 层，从下到上叠加：
| 层级 | 内容 | 说明 |
|------|------|------|
| 第 1 层 | 草地基底 | 用 tile_15（全填充草地）铺满可见区域 |
| 第 2 层 | 地形-草地过渡 | 按优先级 泥土(1) → 石路(2) → 水面(3) 逐层叠加 |
| 第 3 层 | 跨地形过渡 | 非草地地形之间的交界（如石路-水面用专门的 sw 瓦片集） |
| 第 4 层 | 悬崖效果 | 水面边缘的弧线带状悬崖 + 高光线模拟立体感 |
关键设计决策
草地为万能基底：所有过渡瓦片都是"目标地形 vs 草地"，非草地之间的交界用额外的跨地形瓦片集处理
优先级叠加：低优先级地形先画，高优先级后画自然覆盖
农田复用泥土过渡：农田和泥土共享同一套过渡瓦片，减少资源量
悬崖使用弧线带：用上弧线与下移后弧线围成的月牙形区域绘制，而非整体偏移陆地形状，避免阶梯伪影
性能优化
只渲染摄像机可见范围内的瓦片（视锥裁剪）
每边扩展 0.5px 消除瓦片间亚像素间隙
图片句柄缓存，只加载一次
热加载：检测刷新标记 → 收集旧句柄 → 下帧删除并重新加载
六、输出产物结构
每种地形生成以下文件：
assets/tileset_generated/
├── .refresh_marker ← 时间戳标记，触发游戏热加载
├── grass/
│ ├── tile_00.png ~ tile_15.png 16 张 128×128 过渡瓦片
│ ├── grass_texture.png 程序化纹理
│ ├── preview_4x4.png 4×4 总览图
│ └── stages/ 中间阶段图（tile_05 为代表）
│ ├── 1_mask.png SDF 蒙版
│ ├── 2_warp.png 域扭曲后
│ ├── 3_blur.png 高斯模糊后
│ ├── 4_outline.png 描边层
│ └── 5_final.png 最终合成
├── dirt/ 同上结构
├── stone/ 同上结构
└── water/ 同上结构
源图 128×128，运行时显示缩放到 64×64 设计像素。
七、调参迭代闭环
游戏内面板调整参数
│
▼
保存 tilegen_config.json
│
▼
执行 /generate-tileset 命令（运行 Python 脚本）
│
▼
生成新瓦片 → 写入 .refresh_marker
│
▼
游戏自动检测标记 → 删除旧图片句柄 → 加载新瓦片
│
▼
地图实时刷新（无需重启）

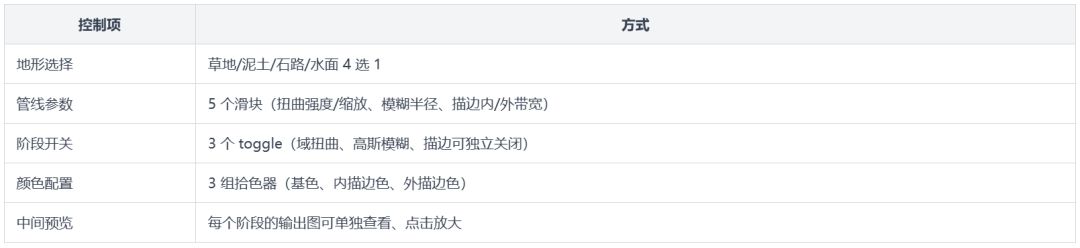

单次迭代周期约 30 秒。面板提供的控制维度：
| 控制项 | 方式 |
|-------|------|
| 地形选择 | 草地/泥土/石路/水面 4 选 1 |
| 管线参数 | 5 个滑块（扭曲强度/缩放、模糊半径、描边内/外带宽） |
| 阶段开关 | 3 个 toggle（域扭曲、高斯模糊、描边可独立关闭） |
| 颜色配置 | 3 组拾色器（基色、内描边色、外描边色） |
| 中间预览 | 每个阶段的输出图可单独查看、点击放大 |
配置文件格式
配置保存在 tilegen_config.json
，包含三个顶级字段：
terrain：目标地形名（grass / dirt / stone / water）
params：管线参数（扭曲、模糊、描边、颜色等）
stages：阶段开关（warp / blur / outline，布尔值）
八、文件依赖关系
tilegen_config.json ──→ dualgrid_tileset_gen.py ──→ assets/tileset_generated/
│
▼
DualGridTilemap.lua ◄── 运行时加载
│
▼
GameScene.lua（调用渲染）
│
TilesetGenPanel.lua ◄── DevPanel.lua（嵌入调参面板）
│
└──→ 保存 tilegen_config.json → 触发生成 → .refresh_marker → 热加载
九、设计总结
| 设计选择 | 理由 |
|---------|------|
| 纯程序化生成 | 无需美术资源，可无限调整变体 |
| 双网格方案 | 16 种过渡自动覆盖所有角落组合，比 47-tile Wang Tile 简单得多 |
| SDF + smoothstep | 数学上精确，任意分辨率缩放不失真 |
| 域扭曲 | 用最小计算成本获得有机不规则边缘 |
| 内外双层描边 | 模拟手绘轮廓线风格，无需人工绘制 |
| RGB 膨胀 | 解决 GPU 采样透明边缘暗边的工程问题 |
| 草地万能基底 | 简化组合数：N 种地形只需 N-1 套过渡瓦片 + 少量跨地形瓦片 |
| 热加载闭环 | 调参 → 生成 → 预览全在游戏内完成，迭代效率极高 |
