NanoVG 多分辨率 UI 适配：背景锚定与文字图标对齐实战

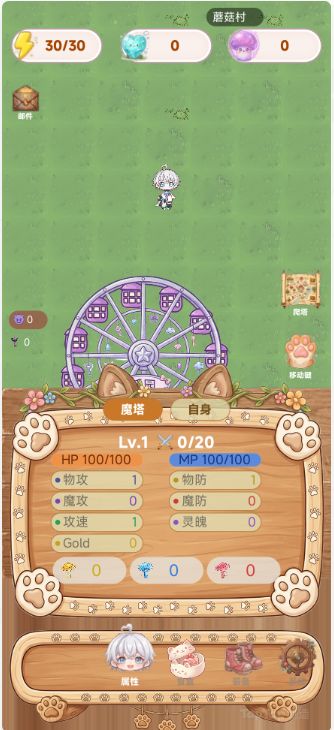

以竖屏魔塔游戏的 HUD 系统为例，记录在不同手机屏幕上保持 UI 背景、文字、图标三者对齐的完整方案。

问题：为什么 UI 在换一台手机就错位了？用 NanoVG 直接画 UI 时，最常遇到的问题是：

第一层：物理分辨率 → 逻辑分辨率所有布局计算的起点，是把物理像素转换为逻辑像素。lua

复制function HandleNanoVGRender(eventType, eventData)

    local physW = graphics:GetWidth()     -- 物理像素宽（如 1170）

    local physH = graphics:GetHeight()    -- 物理像素高（如 2532）

    local dpr   = graphics:GetDPR()       -- 设备像素比（如 3.0）

    local screenW = physW / dpr           -- 逻辑宽（如 390）

    local screenH = physH / dpr           -- 逻辑高（如 844）

    nvgBeginFrame(vg_, screenW, screenH, dpr)

    -- 之后所有坐标都用逻辑像素

end

关键点：nvgBeginFrame 的第三个参数传 dpr，NanoVG 会自动处理高清渲染。之后所有绘制坐标都用逻辑像素，不需要手动乘 DPR。手机物理分辨率DPR逻辑分辨率iPhone SE750×13342.0375×667iPhone 141170×25323.0390×844小米 141440×32003.0480×1067逻辑分辨率差异不大，但仍然不同。所以布局不能写死坐标，必须相对计算。

第二层：统一布局计算——一个函数定义所有区域不同 UI 元素散落在不同函数里各自计算位置，很容易互相冲突。解决方案是一个集中的布局函数，输入屏幕尺寸，输出所有区域的边界：lua

复制function ComputeLayout(screenW, screenH)

    local topBarH    = 80                  -- 顶部资源栏高度（固定）

    local bottomNavH = 60                  -- 底部导航栏高度

    local panelH     = math.floor(screenH * 0.35) -- 面板高度 = 屏幕 35%

    -- 地图区域 = 屏幕减去顶部和底部

    local mapAreaH = screenH - topBarH - bottomNavH - panelH

    return {

        topBarH    = topBarH,

        bottomNavH = bottomNavH,

        panelH     = panelH,

        mapAreaY   = topBarH,

        mapAreaH   = mapAreaH,

    }

end

所有绘制函数通过 layout.bottomNavH、layout.panelH 获取位置，不各自硬编码。改一个值，全局联动。

第三层：背景图适配——等比缩放 + 锚点定位背景装饰图最容易出问题：原图尺寸固定，屏幕尺寸不固定。错误做法：直接拉伸到屏幕宽度lua

复制-- ❌ 图片变形

nvgImagePattern(vg_, 0, 0, screenW, screenH, 0, bgImage, 1.0)

正确做法：按宽度等比缩放 + 锚定到参考点lua

复制-- ✅ 保持纵横比，锚定到面板顶部

local IMG_W, IMG_H = 1029, 840           -- 原始素材尺寸

local drawW = screenW * 0.96             -- 宽度占屏幕 96%

local drawH = drawW * IMG_H / IMG_W      -- 高度等比计算

local drawX = (screenW - drawW) / 2      -- 水平居中

-- 关键：Y 坐标基于面板顶部锚定，不是基于屏幕顶部

local drawY = panelY - 30               -- 装饰图上沿在面板上方 30px

local paint = nvgImagePattern(vg_, drawX, drawY, drawW, drawH, 0, bgImage, 1.0)

nvgBeginPath(vg_)

nvgRect(vg_, drawX, drawY, drawW, drawH)

nvgFillPaint(vg_, paint)

nvgFill(vg_)

核心思路：维度策略为什么宽度screenW * 百分比跟随屏幕宽度自适应高度drawW * 原始比例保持不变形水平位置(screenW - drawW) / 2始终居中垂直位置锚定到 panelY / navY和上层 UI 对齐，不随屏幕高度漂移多层装饰图也用同样的模式，各自锚定到不同的参考线：lua

复制-- 装饰图 1：锚定到面板顶部

local drawY1 = panelY - DECO1_ABOVE_PANEL

-- 装饰图 2：锚定到导航栏顶部

local drawY2 = navY - DECO2_ABOVE_NAV

这样无论屏幕多高，背景图始终贴着它该贴的 UI 元素。

第四层：文字对齐——先测量，再定位NanoVG 文字最大的坑：不同内容宽度不同。“Lv.5” 和 “Lv.128” 的宽度差很多，如果胶囊是固定宽度，文字就会溢出或偏心。方案 A：胶囊宽度跟随文字适用于信息标签（地图名、楼层等）：lua

复制-- 1. 先测量文字实际宽度

local bounds = {}

nvgFontSize(vg_, 13)

nvgTextBounds(vg_, 0, 0, mapLabel, bounds)

local textW = (bounds[3] or 50) - (bounds[1] or 0) + 2

-- 2. 胶囊宽度 = 文字宽度 + 左右内边距

local capsuleW = textW + 16

local capsuleH = 22

-- 3. 从右边缘向左扩展（右对齐）

local capX = screenW - padRight - capsuleW

local capY = padTop

-- 4. 画胶囊 + 文字

nvgRoundedRect(vg_, capX, capY, capsuleW, capsuleH, capsuleH / 2)

nvgTextAlign(vg_, NVG_ALIGN_LEFT + NVG_ALIGN_MIDDLE)

nvgText(vg_, capX + 8, capY + capsuleH / 2, mapLabel)

效果：文字长了胶囊就宽，文字短了胶囊就窄，始终紧凑。右边缘固定，向左生长。方案 B：固定胶囊，文字自动缩小适用于资源数值（金币、体力等）：lua

复制-- 1. 胶囊宽度固定

local capW = 103

-- 2. 计算文字可用宽度

local rightEdge = capX + capW - 6       -- 右内边距 6px

local leftEdge  = capX + iconSize - 8   -- 图标右侧

local maxTextW  = rightEdge - leftEdge

-- 3. 测量文字，超宽则缩小字号

nvgFontSize(vg_, 16)

nvgTextBounds(vg_, 0, 0, valueText, bounds)

local textW = (bounds[3] or 0) - (bounds[1] or 0)

if textW > maxTextW and textW > 0 then

    local newSize = math.floor(16 * maxTextW / textW)

    newSize = math.max(9, newSize)       -- 最小 9 号，再小就看不清了

    nvgFontSize(vg_, newSize)

end

-- 4. 居中绘制

nvgTextAlign(vg_, NVG_ALIGN_CENTER + NVG_ALIGN_MIDDLE)

nvgText(vg_, capX + capW / 2, midY, valueText)

效果：数值从 “99” 涨到 “999999” 时，字号自动缩小但不会溢出胶囊。

第五层：图标与文字的相对对齐图标和文字放在一起时，最常见的错位是垂直方向不对齐。drawIcon 函数：中心对齐lua

复制local function drawIcon(img, cx, cy, size, alpha)

    -- 关键：从中心点计算左上角

    local x = cx - size / 2

    local y = cy - size / 2

    local paint = nvgImagePattern(vg_, x, y, size, size, 0, img, alpha)

    nvgBeginPath(vg_)

    nvgRect(vg_, x, y, size, size)

    nvgFillPaint(vg_, paint)

    nvgFill(vg_)

end

所有参数都是中心坐标（cx, cy），不是左上角。这样图标和文字可以共享同一个 cy：lua

复制local cy = capsuleY + capsuleH / 2       -- 胶囊垂直中心

drawIcon(icon, iconCX, cy, 18, 1.0)     -- 图标垂直居中

nvgTextAlign(vg_, NVG_ALIGN_LEFT + NVG_ALIGN_MIDDLE)  -- 文字也垂直居中

nvgText(vg_, iconCX + 12, cy, "128")    -- 共享同一个 cy

按钮按压缩放：保持中心不动lua

复制local BTN_PRESS_SCALE = 0.85

local scale = isPressed and BTN_PRESS_SCALE or 1.0

local drawSize = baseSize * scale

-- 关键：缩放后重新从中心计算位置

local drawX = cx - drawSize / 2     -- 中心点不变，四周等比收缩

local drawY = cy - drawSize / 2

如果用左上角计算，按压时图标会「向右下角缩」。用中心点计算，图标原地缩放。

第六层：竖屏安全区——避让系统控件竖屏手机右上角通常有系统胶囊控件（状态栏、时间、电量）。UI 元素贴着屏幕边缘放，大概率被遮挡。lua

复制-- ❌ 贴边放置，被系统控件遮挡

local capX = screenW - 8 - capsuleW

-- ✅ 预留安全边距

local padRight = 80    -- 右侧留 80px 避让胶囊控件

local padTop   = 8

local capX = screenW - padRight - capsuleW

对于底部导航栏，同样的原则——Tab 按钮不贴底部边缘：lua

复制local navY = screenH - bottomNavH      -- 导航栏顶部 Y

-- 底部自然有 bottomNavH 的空间，不用额外处理

-- 但左侧要给虚拟方向键让位：Tab 按钮右对齐

local tabStartX = screenW - totalTabW - 10

第七层：三等分布局——不写死位置顶部三个资源胶囊（体力、金币、蘑菇）需要在任意屏幕宽度下均匀分布：lua

复制-- ❌ 硬编码位置，只在 390px 宽的屏幕上正确

local positions = { 65, 195, 325 }

-- ✅ 三等分屏幕宽度

local sectionW = screenW / 3

for i = 1, 3 do

    local centerX = sectionW * (i - 0.5)  -- 每段的中心

    -- centerX 在 390px 屏幕上：65, 195, 325

    -- centerX 在 480px 屏幕上：80, 240, 400

    -- 自动适配！

end

同理，两列属性网格也用比例计算列宽：lua

复制local pad = 58

local colW = (panelW - pad * 2 - gap) / 2   -- 动态列宽

for i, attr in ipairs(attrs) do

    local col = (i - 1) % 2

    local x = pad + col * (colW + gap)       -- 相对定位

end

完整绘制顺序绘制顺序决定了层叠关系。从底到顶：1. 木纹底图（平铺填充，最底层）

2. 装饰图 1（锚定 panelY，覆盖面板上沿）

3. 装饰图 2（锚定 navY，覆盖导航栏上沿）

4. 地图名胶囊（右上角，padRight 避让）

5. 地图角落信息（左下角，从下往上叠放）

6. 面板内容（属性/装备/美食，带 scissor 裁剪）

7. 底部导航栏 Tab 按钮

8. 弹窗层（装备详情、邮件，最顶层）

每一层的 Y 坐标都基于 navY 或 panelY 计算，而这两个锚点由 ComputeLayout() 统一计算。改屏幕尺寸 → 锚点自动变 → 所有层跟着变。

总结：对齐三原则原则做法反面统一锚点所有 UI 元素基于 ComputeLayout() 返回的锚点定位每个函数各自计算，改一个另一个错位先量后画文字先 nvgTextBounds 测量，再决定容器大小或缩小字号写死容器宽度，文字溢出或留白中心对齐图标和文字共享 cy（垂直中心），用 NVG_ALIGN_MIDDLE用左上角对齐，图标和文字各自偏移掌握这三个原则，同一套代码就能在 iPhone SE 到折叠屏上保持一致的 UI 表现。
