HDR 模式下所有 PBR 模型颜色严重失真

使用模型都出现颜色严重失真情况，都是14号突然出现，13号之前都是没有问题的。经过2天排查发现是系统问题，个人无法修复。

使用两次对话确认问题，花费2W以上积分

第二次对话连接：TapTap 制造

第一次对话连接：TapTap 制造

问题描述

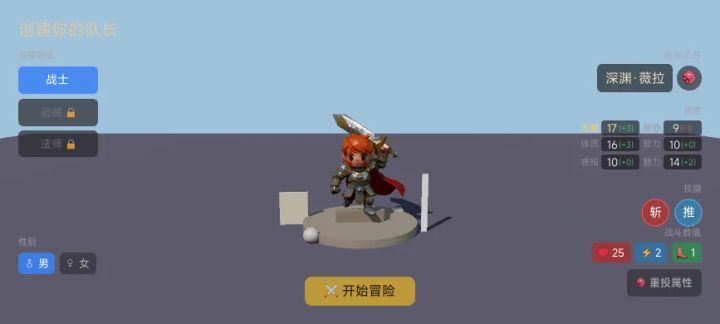

我在开发一款 DND 风格的回合制策略 RPG。项目中有 4 个 3D 场景：角色创建界面（展示 3D 角色模型，背后有 CustomGeometry 做的渐变天空穹顶和地板）、酒馆招募界面（结构与角色创建相同）、六边形网格战斗场景（3D 角色站在六边形地块上，有方向光和 Zone 雾）、以及大地图场景（六边形地形瓦片、POI 标记、迷雾系统）。

这些场景的灯光配置分两种方式：角色创建和酒馆场景通过加载 LightGroup/Daytime.xml 获取灯光（其中方向光 brightness=3.0, temperature=6500, castShadows=true）；战斗和大地图场景则手动创建 DirectionalLight，brightness 同样为 3.0。

角色模型共 6 个（战士男/女、法师男/女、盗贼男/女），全部通过 GLB 导入工具转换为引擎 MDL 格式。材质统一使用 PBRMetallicRoughDiffNormalSpec.xml Technique，三张贴图（法线/漫反射/金属度粗糙度），MatDiffColor=(1,1,1,1)，Metallic=1.0，Roughness=1.0，颜色完全由 Albedo 贴图提供。

遇到的问题是：所有 6 个角色模型在所有 4 个 3D 场景中颜色都显示异常。整体像蒙了一层白雾，饱和度严重降低。原本深紫色的法师袍变成了亮紫/蓝紫色，棕色的皮肤变成了粉白色，模型表面的暗部和亮部之间的过渡几乎消失了，变成平坦的亮色块。这个问题不是个别模型的现象——6 个不同来源、不同颜色的模型全部表现一致。

关键发现：把 renderer.hdrRendering 设为 false 之后，同样的模型、同样的材质、同样的灯光，颜色就基本正常了。这直接说明问题不在模型、材质或灯光上，而是出在 HDR 开启后引擎自动注入的后处理管线里。

排查过程

为了确认不是自己代码或资产的问题，我花了 10 多轮对话逐一排除了所有可能性。

首先检查了材质参数，所有材质 XML 的 MatDiffColor、Metallic、Roughness 都符合标准 PBR 工作流，没有异常值。然后确认了贴图本身没有问题——关闭 HDR 后同样的贴图显示颜色正常。GLB 导入流程也严格按照导入手册操作，没有遗漏步骤。

接着检查了代码，确认全部场景中没有任何 rp:Append() 调用——也就是说我没有手动添加任何后处理效果，所有后处理都是引擎默认注入的。又尝试了降低灯光亮度，从 brightness=3.0 降到 1.0，发现颜色失真的特征不变，只是画面整体变暗了，排除了"灯光太亮"的可能。

还检查了 PBR Technique XML 的 shader define 参数，没有发现异常配置。也检查了贴图的 sRGB 标志，但由于关闭 HDR 后颜色就正常，sRGB 不太可能是主因。

所有自身原因排除后，我编写了一个叫 RenderDiag v2.1 的诊断脚本。这个脚本在运行时直接 dump 引擎的 Graphics 和 Renderer 全局状态、RenderPath 的完整命令列表和参数值。通过这个诊断工具，我终于拿到了引擎实际运行时的管线数据，发现了问题的根源。

诊断数据与发现

运行时环境状态

诊断脚本采集到的引擎状态：apiName = GL3，graphics.sRGB = false（但 sRGBSupport = true 且 sRGBWriteSupport = true，说明硬件支持但引擎没有开启），renderer.hdrRendering = true，multiSample = 2。

RenderPath 完整命令列表

诊断脚本 dump 出了当前 RenderPath 的全部 49 条渲染命令。其中前 20 条是场景渲染（CLEAR、depth pass、SSAO、base pass、前向光照等），从第 21 条开始是后处理。我没有手动添加任何后处理，以下全部是引擎在 HDR 模式下自动注入的：

命令 [21] DOF（景深）

命令 [22] FXAA2（抗锯齿）

命令 [23] BloomHDR     tag=BRIGHT2

命令 [24] BloomHDR     tag=BRIGHT4

命令 [25] BloomHDR     tag=BRIGHT8

命令 [26] BloomHDR     tag=BRIGHT16

命令 [27] BloomHDR     tag=BRIGHT32

命令 [28] BloomHDR     tag=COMBINE32

命令 [29] BloomHDR     tag=COMBINE16

命令 [30] BloomHDR     tag=COMBINE8

命令 [31] BloomHDR     tag=COMBINE2

命令 [32] BloomHDRPlus tag=BRIGHT

命令 [33] BloomHDRPlus tag=DUALBLUR_DOWN4

命令 [34] BloomHDRPlus tag=DUALBLUR_DOWN8

命令 [35] BloomHDRPlus tag=DUALBLUR_DOWN16

命令 [36] BloomHDRPlus tag=DUALBLUR_DOWN32

命令 [37] BloomHDRPlus tag=DUALBLUR_UP16

命令 [38] BloomHDRPlus tag=DUALBLUR_UP8

命令 [39] BloomHDRPlus tag=DUALBLUR_UP4

命令 [40] BloomHDRPlus tag=DUALBLUR_COMBINE

命令 [41] ColorGrading

命令 [42] GaussianBlur tag=BLURH

命令 [43] GaussianBlur tag=BLURV

命令 [44] GaussianBlur tag=BLURH

命令 [45] GaussianBlur tag=BLURV

命令 [46] GaussianBlur tag=BLURH

命令 [47] GaussianBlur tag=BLURV

命令 [48] GaussianBlur tag=COMBINE

一共 28 个后处理 pass，其中 19 个是泛光（Bloom）相关的。

发现 1：两套 Bloom 系统同时激活

从命令列表可以看到，引擎同时运行了 BloomHDR（命令 [23] 到 [31]，共 10 个 pass）和 BloomHDRPlus（命令 [32] 到 [40]，共 9 个 pass）两套完全独立的泛光系统。BloomHDR 用的是传统 5 级降采样 + 4 级升采样的金字塔方式，BloomHDRPlus 用的是 DualBlur（双重模糊）方式。两套系统是串联执行的，意味着场景画面先被 BloomHDR 做了一轮泛光处理，然后结果又被 BloomHDRPlus 做了第二轮泛光。图像被泛光了两遍。

发现 2：BloomHDR 的默认合成参数非常极端

诊断脚本采集到的 BloomHDR 默认参数是：

BloomHDRThreshold = 0.4

BloomHDRMix = 1 0.2（即 Vector2(1.0, 0.2)）

Threshold=0.4 意味着画面中亮度超过 40% 的像素全部参与泛光计算。在正常场景中，大部分像素的亮度都会超过 0.4，所以几乎整个画面都会被泛光覆盖。

BloomHDRMix=(1.0, 0.2) 的含义是合成时的权重——泛光结果乘以 1.0，原始画面乘以 0.2，然后相加。换算一下：最终画面中泛光贡献占 1.0/(1.0+0.2)=83%，原始画面仅占 0.2/(1.0+0.2)=17%。也就是说，PBR 着色器精心计算出来的固有色、金属质感、粗糙度表现等，在最终画面中只剩下 17% 的权重，剩下 83% 都是模糊化的泛光。这就是为什么所有模型看起来都是"白蒙蒙"的——不是模型颜色有问题，而是原始颜色被泛光淹没了。

发现 3：管线中没有找到显式的 Tonemapping 通道

49 条命令中没有找到名为 Tonemap 或 ToneMapping 的独立通道。方向光 brightness=3.0 配合 PBR 着色器会产生大量 HDR 值（亮度 > 1.0），这些值在没有 tonemapping 压缩的情况下，高光区域可能直接被 clamp 到 1.0（纯白），导致高光处完全过曝丢失细节。

命令 [41] 的 ColorGrading 有可能在内部包含了 tonemapping 处理，但从 Lua 层我无法确认 ColorGrading 的 shader 内部做了什么，也不知道它有哪些可调参数。

发现 4：7 个 GaussianBlur pass 默认启用

命令 [42] 到 [48] 是 7 个高斯模糊 pass（3 轮水平+垂直模糊 + 最终合成）。不清楚这组模糊的设计用途是什么，以及它对最终画面会产生什么影响。但 7 个全屏 pass 的额外开销是客观存在的。

我尝试过的修复

通过 rp:SetShaderParameter() 在 Lua 层调整 BloomHDR 的参数：

local rp = viewport:GetRenderPath()

rp:SetShaderParameter("BloomHDRThreshold", Variant(0.95))

rp:SetShaderParameter("BloomHDRMix", Variant(Vector2(0.12, 0.88)))

把阈值从 0.4 提高到 0.95（只有很亮的区域才泛光），把合成比例从 (1.0, 0.2) 改成 (0.12, 0.88)（原图权重从 17% 提高到 88%）。这对 BloomHDR 有效，画面有一定改善。

但问题是：这只调整了第一套 BloomHDR 的参数，第二套 BloomHDRPlus 仍然在以默认参数全力运行。我不知道 BloomHDRPlus 的参数名叫什么，SetShaderParameter 无法控制它。我也尝试了 rp:SetEnabled("BloomHDRPlus", false)，但不确定这个 API 对 pass 组（tag-based）是否真的有效，没有找到相关文档说明。

同样，我也无法确认 ColorGrading 有哪些可调参数，无法确定 GaussianBlur 是否可以安全禁用，也无法在 Lua 层修改 graphics.sRGB 的值。

这个问题的更广泛影响

这不仅仅是"我的项目颜色不对"这么简单。从诊断数据来看，这是一个系统性的管线配置问题，会影响所有使用 HDR + PBR 的项目：

对画面质量的影响：BloomHDRMix 默认 (1.0, 0.2) 意味着 PBR 材质系统计算出的颜色在最终画面中只占 17%。美术无论怎么调整 Albedo 贴图、Metallic、Roughness 参数，最终效果都会被泛光覆盖。暗色系的风格（哥特、暗黑、写实中世纪）几乎不可能实现，因为所有深色都会被洗白。场景的明暗对比和立体感也会丧失，因为泛光会把暗部也填亮。

对性能的影响：19 个 Bloom pass（每个都是全屏采样 + 渲染目标切换）在移动端是不小的开销。而且两套 Bloom 系统功能重复——都是做泛光效果——同时运行除了让画面更白、浪费更多 GPU 算力之外，没有明显的视觉收益。加上 7 个 GaussianBlur pass，仅泛光和模糊就占了 26 个后处理 pass。

对开发者的影响：HDR 模式变得实质上不可用——开启 HDR 就必然颜色失真，不开就没有 HDR 光照效果，开发者被卡在两难中。这个问题的排查成本非常高，我花了 10 多轮对话、编写了专用的运行时诊断工具才定位到根本原因，一般开发者可能直接放弃 HDR 或者以为是自己材质的问题反复调整。

诊断脚本说明

以上所有数据由自制的 RenderDiag v2.1 脚本在运行时采集，脚本位于 scripts/tools/RenderDiag.lua。它在运行时读取 graphics 和 renderer 的全局属性，遍历 RenderPath 的所有命令并打印名称/tag/参数，同时 dump 材质 shader 参数和纹理 sRGB 标志。如果需要复现，将游戏启动场景切换到 renderDiag 即可在控制台看到完整输出。
