Taptap制造制作3d模型的注意事项。。

03/29330 浏览综合

#聚光灯gamejam开发者日志 #TapTap制造 #TapTap聚光灯独立游戏 #脑洞实验室 #聚光灯游戏开发心得接力

现在让嗒啦啦搭建场景时，虽然默认是用方块和椭球，但实际上taptap制造是支持创建多面体的，但你得和它说清楚要使用“多面体生成方法” 。

不过目前为止嗒啦啦对这引擎的3d化还不是很熟悉，在坐标系转换等各种问题上很容易出错。所以我这让他自己做了个文档来做快速参考，文档丢下面了，一般让他看着文档的情况下就不容易出错了。

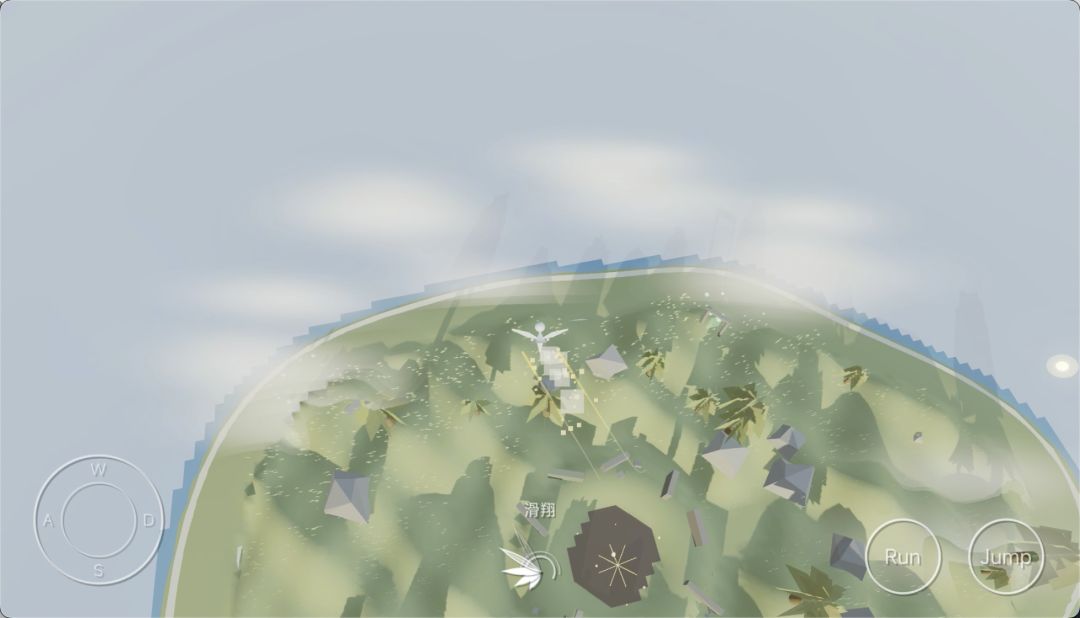

多面体生成的地图

通过prompt约束生成方法实际上能产生一些比较奇奇怪怪的程序化角色

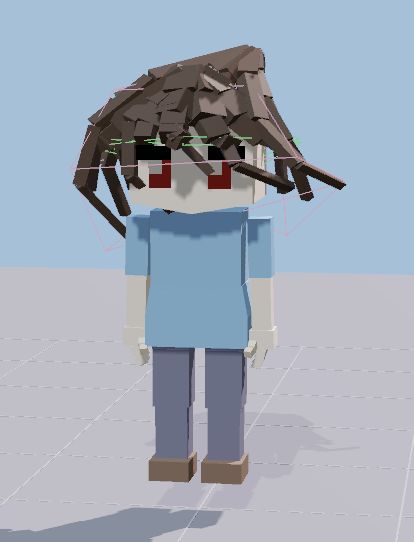

有下巴和头发的方块人

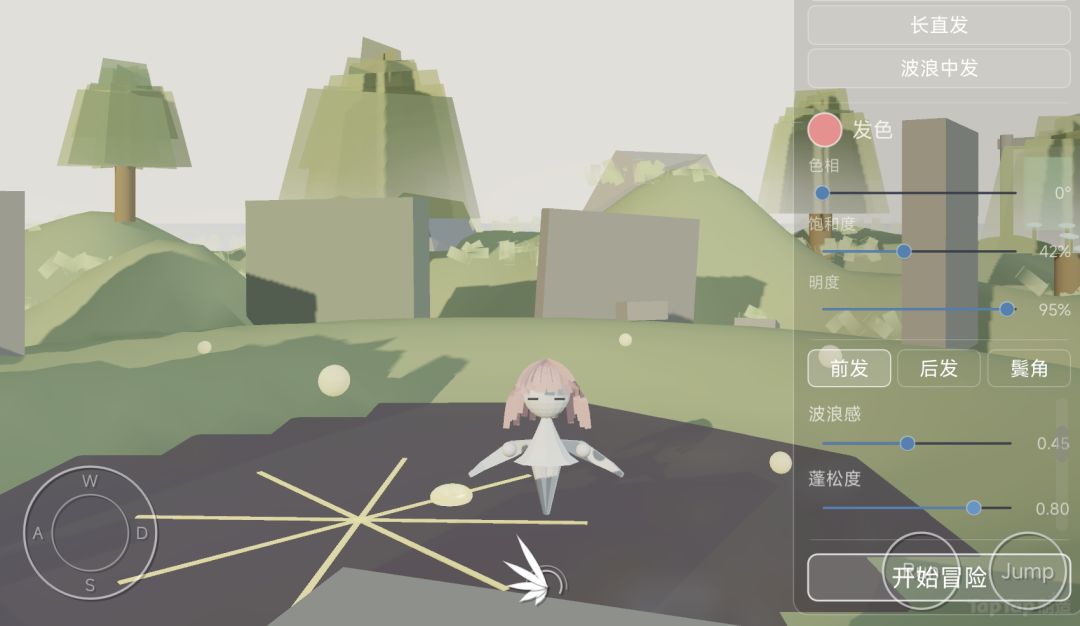

抽象lowpoly人

=======================把下面文档直接丢进文档库里=======================

# 方块角色编辑器 — 坐标系与旋转约定

## 基础坐标系（Y-up 左手系，与 Unity 相同）

```

+Y (上)

|_______ +X (右)

+Z (前/面朝方向)

```

- **Y 轴**：向上

- **X 轴**：向右

- **Z 轴**：向前（角色面朝方向）

面片绕序：CustomGeometry 从 +Z 方向看（面外朝观察者），需要是逆时针 (CCW)。

---

## 旋转规则

`Quaternion(θ, axis)` 遵循**右手定则**：拇指指向轴正方向，四指弯曲方向为正角方向。

> 无论引擎坐标系是左手还是右手，Urho3D/UrhoX 的 Quaternion 旋转始终使用右手定则。

---

## 各轴旋转速查表

### 绕 Z 轴（FORWARD）— 用于手臂左右展开

手臂默认从 -Y（自然下垂）出发：

| 角度 | 方向向量 | 含义 | 典型用法 |

|------|---------|------|---------|

| 0° | (0, -1, 0) | 自然下垂 | 默认 |

| **+90°** | **(1, 0, 0)** | **指向右 (+X)** | **右臂 T-Pose** |

| **-90°** | **(-1, 0, 0)** | **指向左 (-X)** | **左臂 T-Pose** |

| +170° | (0.17, 0.98, 0) | 上偏右 | 右臂举手 |

| -170° | (-0.17, 0.98, 0) | 上偏左 | 左臂举手 |

| +60° | (0.87, -0.5, 0) | 右偏下 | — |

| -60° | (-0.87, -0.5, 0) | 左偏下 | — |

| -130° | (-0.64, 0.77, 0) | 左偏上 | Dab 跨身遮脸 |

**记忆口诀**：

- **正角 = 向右(+X)**，负角 = 向左(-X)

- **左臂向左展 → 负角**，右臂向右展 → 正角

### 绕 X 轴（RIGHT）— 用于前后摆动、弯曲

肢体默认从 -Y（自然下垂）出发：

| 角度 | 方向向量 | 含义 | 典型用法 |

|------|---------|------|---------|

| 0° | (0, -1, 0) | 自然下垂 | 默认 |

| **+90°** | **(0, 0, -1)** | **指向后 (-Z)** | **膝盖弯曲（小腿向后）** |

| **-90°** | **(0, 0, 1)** | **指向前 (+Z)** | **髋关节前伸（坐下）** |

| +30° | (0, -0.87, -0.5) | 下偏后 | 腿后摆 |

| -30° | (0, -0.87, 0.5) | 下偏前 | 腿前摆 |

**记忆口诀**：

- **正角 = 向后(-Z)**，负角 = 向前(+Z)

- 走路摆臂：手臂向前摆 → 负角；手臂向后摆 → 正角

- 膝盖弯曲（小腿向后折）→ 正角

- 肘部弯曲（前臂向前收）→ 负角

### 绕 Y 轴（UP）— 用于水平转向

| 角度 | 含义 |

|------|------|

| +θ | 向右转（顺时针俯视） |

| -θ | 向左转（逆时针俯视） |

本项目暂未使用。

---

## 常见陷阱

### 1. FORWARD 轴符号最易搞反

这是最常犯的错误。直觉上容易把"左臂向左"写成正角，实际应为负角。

```lua

-- ❌ 错误：左臂指向了右边

SetRot("leftShoulderPivot", Quaternion(90, Vector3.FORWARD))

-- ✅ 正确：左臂指向左边

SetRot("leftShoulderPivot", Quaternion(-90, Vector3.FORWARD))

```

**验证方法**：用 T-Pose 检查，左臂必须指左，右臂必须指右。

### 2. 跨身动作是有意的反向

某些动作中手臂会刻意跨过身体中线（如 Dab 的右臂遮脸），此时右臂用**负角**是正确的：

```lua

-- ✅ Dab：右臂跨身向左遮脸，负角是故意的

SetRot("rightShoulderPivot", Quaternion(-130, Vector3.FORWARD) * ...)

```

### 3. 头部/躯干倾斜方向

绕 FORWARD(Z) 旋转头部/胸部时，符号含义与手臂一致：

- **正角 = 向右倾**

- **负角 = 向左倾**

```lua

-- Dab 时头向右偏（埋入右肘）

SetRot("neckPivot", Quaternion(30, Vector3.FORWARD) * ...) -- +30 = 右偏

```

### 4. 弯肘 vs 弯膝方向相反

- **肘部弯曲**（前臂收向身前）= 绕 RIGHT 轴**负角**（前臂向 +Z 前方）

- **膝盖弯曲**（小腿折向身后）= 绕 RIGHT 轴**正角**（小腿向 -Z 后方）

```lua

SetRot("leftElbowPivot", Quaternion(-60, Vector3.RIGHT)) -- 前臂向前弯

SetRot("leftKneePivot", Quaternion(40, Vector3.RIGHT)) -- 小腿向后弯

```

### 5. 抱胸/交叉动作的内收方向

抱胸时双臂向身体中线内收：

- **左臂向右内收 → FORWARD 正角**

- **右臂向左内收 → FORWARD 负角**

```lua

SetRot("leftShoulderPivot", ... * Quaternion(20, Vector3.FORWARD)) -- 左臂右收

SetRot("rightShoulderPivot", ... * Quaternion(-20, Vector3.FORWARD)) -- 右臂左收

```

---

## 自检清单

编写或修改 pose 代码后，对照检查：

- [ ] T-Pose：左臂水平指左(-90°)，右臂水平指右(+90°)

- [ ] 举手：左臂上偏左(负角)，右臂上偏右(正角)

- [ ] 走路：手臂与腿反向摆动（RIGHT 轴）

- [ ] 弯肘用负角（RIGHT），弯膝用正角（RIGHT）

- [ ] 跨身动作（Dab）的符号是否故意反向，并加了注释说明
